Modul DIO1 obsahuje osm galvanicky oddělených digitálních
vstupů/výstupů. Propojky na desce plošných spojů modulu dovolují
určit, zda na konektor modulu budou vyvedeny vstupní či výstupní
obvody.
U vstupních obvodů lze zvolit vstupní odpor a tím i rozsahy
vstupních napětí vyhodnocovaných jako logická nula a jedna. Směr i
rozsahy každého vstupu je možné volit nezávisle. Přítomnost aktivní
úrovně signálu na vstupu je indikována pomocí LED (zelená).
Výstupní obvody modulu jsou tvořeny tranzistory MOSFET. Tyto
výstupy se vyznačují malým vnitřním odporem v sepnutém stavu a tím
pádem nízkým ztrátovým výkonem na spínacím prvku. Velkou výhodou je
možnost spínat napětí obou polarit. Výstupy jsou navzájem galvanicky
odděleny. Sepnutý výstup je indikován LED (žlutá).
Základní vlastnosti shrnuje následující přehled:
Vlastnosti modulu DIO1:
8 digitálních vstupů/výstupů Směr volitelný propojkami na desce Vzájemné galvanické oddělení vstupů/výstupů Libovolná polarita signálů na vstupech i výstupech Polovodičová relé s MOSFET výstupem

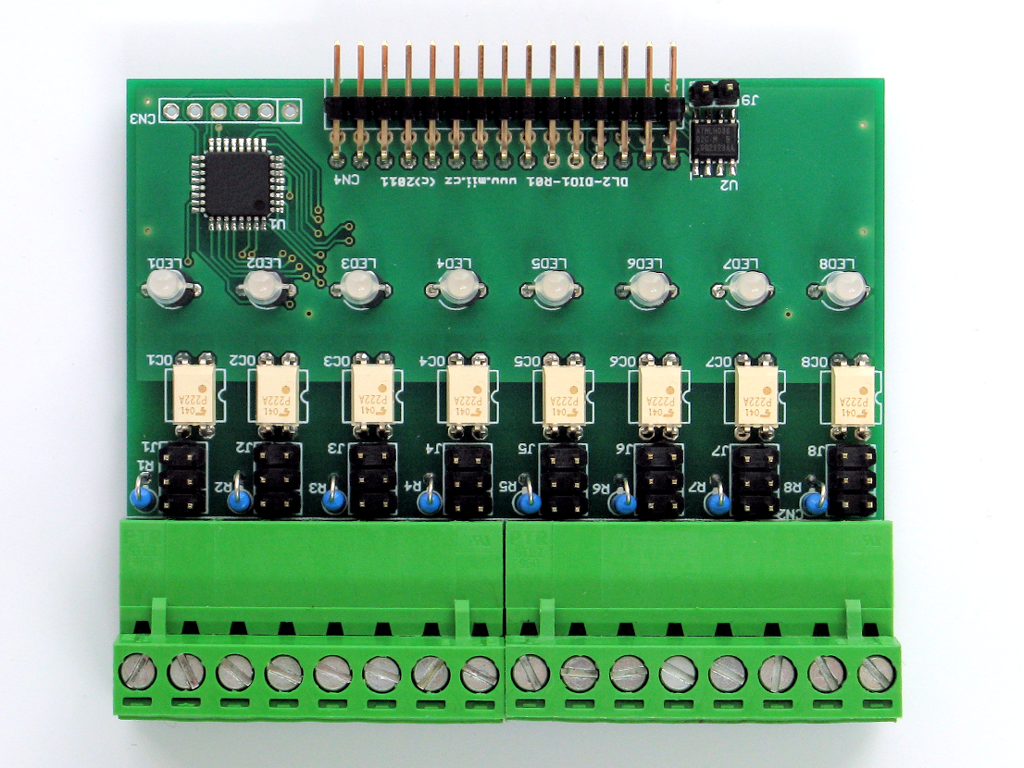

Modul DIO1 Podrobný popis všech modulů systému DataLab IO je uveden v technické dokumentaci a programové
ovládání je popsáno v dokumentaci ovladače DataLab IO.
