Systém pro dlouhodobé testování polovodičových výrobků.
Systém pro dlouhodobé testování polovodičových
výrobků.
Náhled na aplikaci Popis
-
Hardware
-
-
Software
-
-
Funkce
-
-
Aplikace monitoruje teplotu a vlhkost měřících komor a
napětí na jednotlivých polovodičových součástkách. Měřené
veličiny jsou zobrazovány graficky i numericky a průběh
každého měřeného kanálu je zapisován do SQL databáze k
případnému dalšímu zpracování. Do databáze může být
zapisováno v různých intervalech, které lze pro každý test
definovat v 5 časových sekvencích. Databází je možno v
aplikaci procházet, setřiďovat záznamy průběhů, generovat
protokoly, exportovat údaje do souborů CSV. V
aplikaci může být souběžně spuštěno až 32 testů a v každém
z těchto testů může být použit libovolný počet kanálů.
Teplotní a vlhkostní kanály mohou být sdíleny napříč
testy. Pro velký počet kanálů a jejich nastavení (limit,
komentář, koeficient, měřící rozsah, offset etc.), jako i
atributů testu, existuje možnost toto nastavení s každým
spuštěním testu uložit a kdykoliv v budoucnosti z databáze
vyvolat a použít pro test nový. Typická doba trvání
jednoho testu je přitom více než 5 měsíců. Po tuto dobu
musí systém spolehlivě hlídat limity nastavené pro
konkrétní kanály. Při překročení nastaveného napěťového či
teplotního limitu pak aplikace pomocí reléových výstupů
odpojí danou součástku, či celý blok součástek. Pokud test
běží, aplikace si pamatuje jeho nastavení (počet kanálů,
jeich přiřazení a nastavení, název testu, dobu běhu
zkoušky etc.). V případě výpadku napájení tak aplikace po
obnovení napájení naběhne do stavu před výpadkem a
pokračuje v monitorování spuštěných testů. Aplikace
mimo jiné hlídá připojení DatalabIO/ETH jednotek a
upozorní uživatele na možný výpadek v síťové komunikaci.
Prostředí aplikace je bilingvní - uživatel tak může
přepínat mezi jazykovými mutacemi a samozřejmostí je i
systém přihlašování a uživatelských práv.

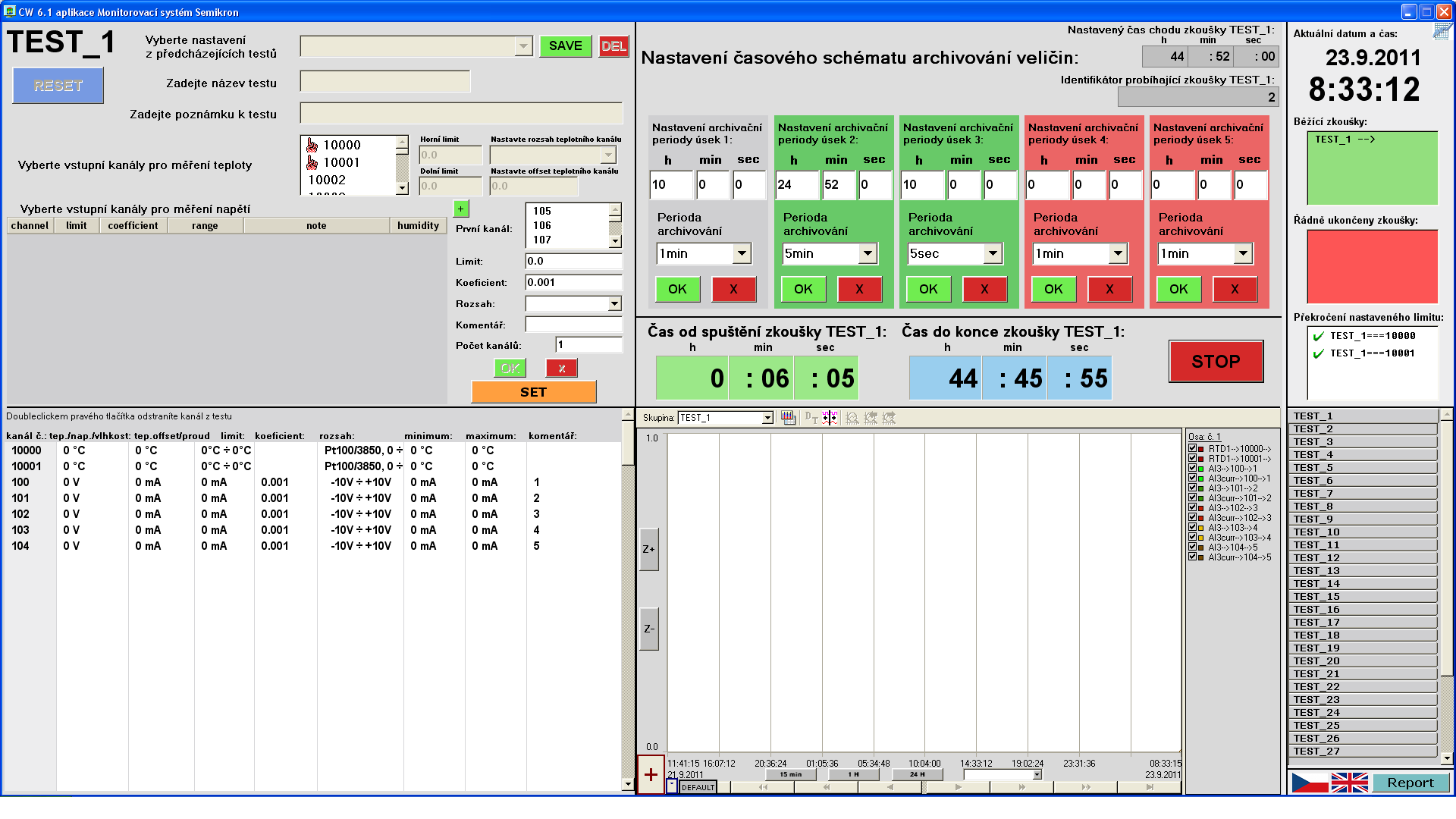

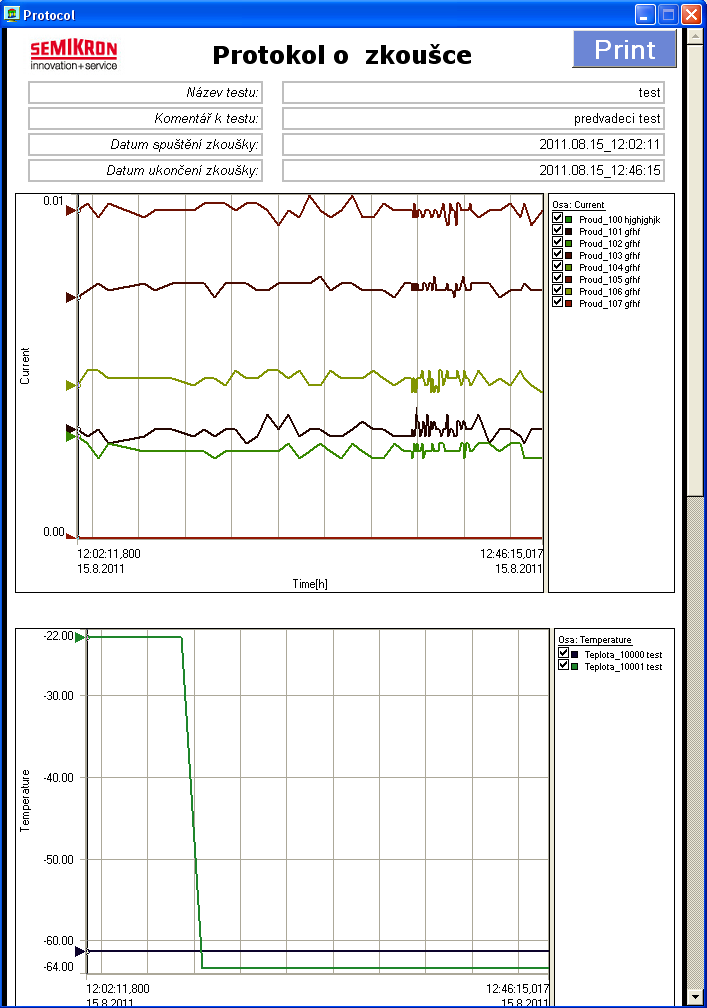

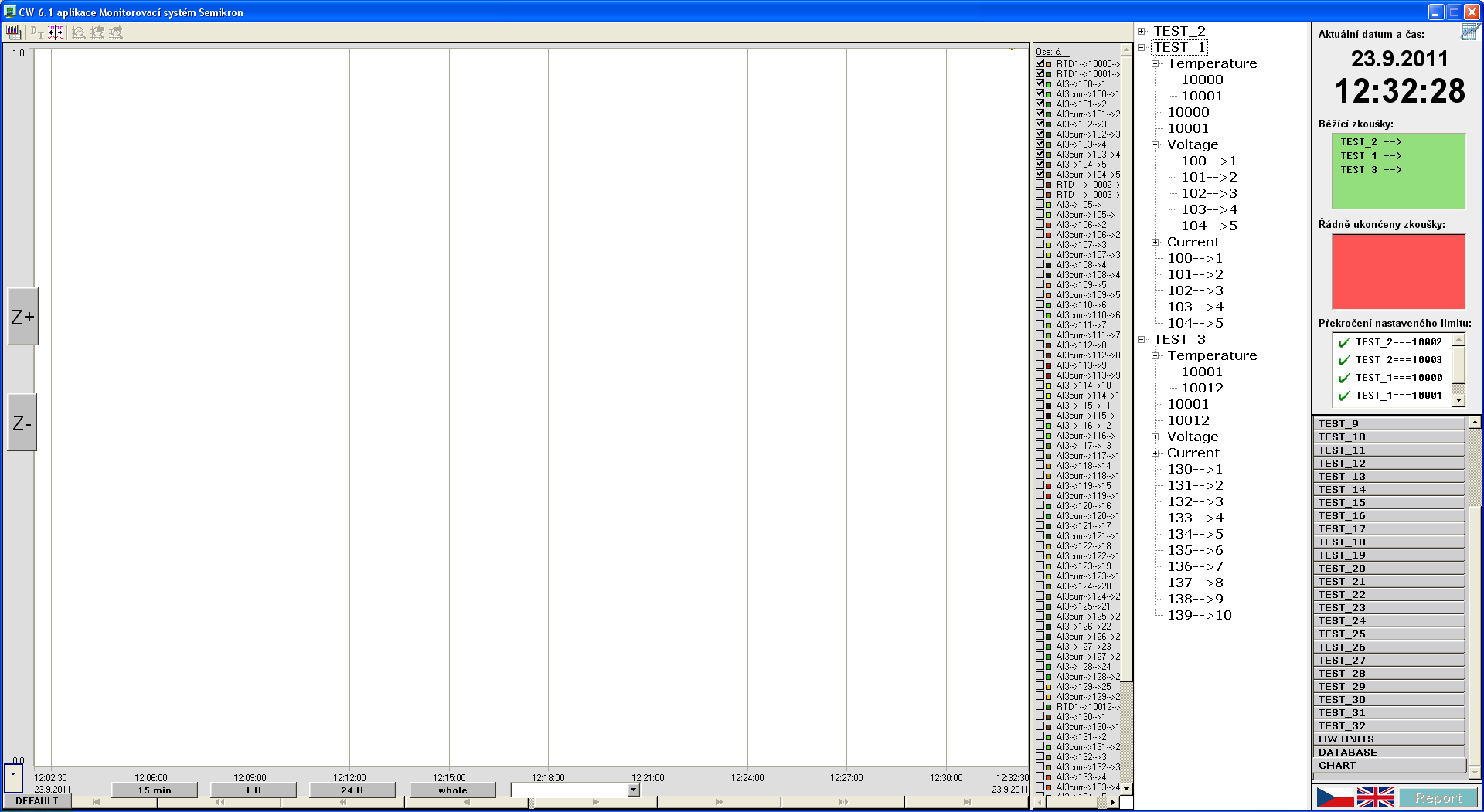

Ukázky z aplikace:
Ukázka z aplikace |
