Uživatel:
Povodí Odry s.p., Ostrava
Popis
| Hardware |
PLC SAIA. Moduly ADAM4000 Počet datových bodů 700 Řídicí počítač PC | | Software | | | Funkce |
Aplikace je určena pro řízení a monitorování vodního
díla Morávka. Hrázný má prostřednictvím počítače přehled
o všech důležitých technologických uzlech přehrady
(klapky, turbíny apod.). Systém pravidelně posílá přes radiovou síť sadu
informací na dispečink Povodí Odry. Prostřednictvím PLC SAIA lze řídit technologii přímo
z pracoviště hrázného. Vizualizace historických dat slouží obsluze VD pro
efektivnější manipulaci. Aplikace připravuje podklady pro denní
hlášení. Aplikace umožňuje sobrazení libovolných dat
odesílaných z dispečinku ( např. hladiny na přítocích).
Do aplikace je zahrnuta vizualizace zabezpečovacího
systému. Aplikace spolupracuje se systémem TBD Přístup k aplikaci má hrázný i ze svého
kancelářského PC. |
Ukázka obrazovek:

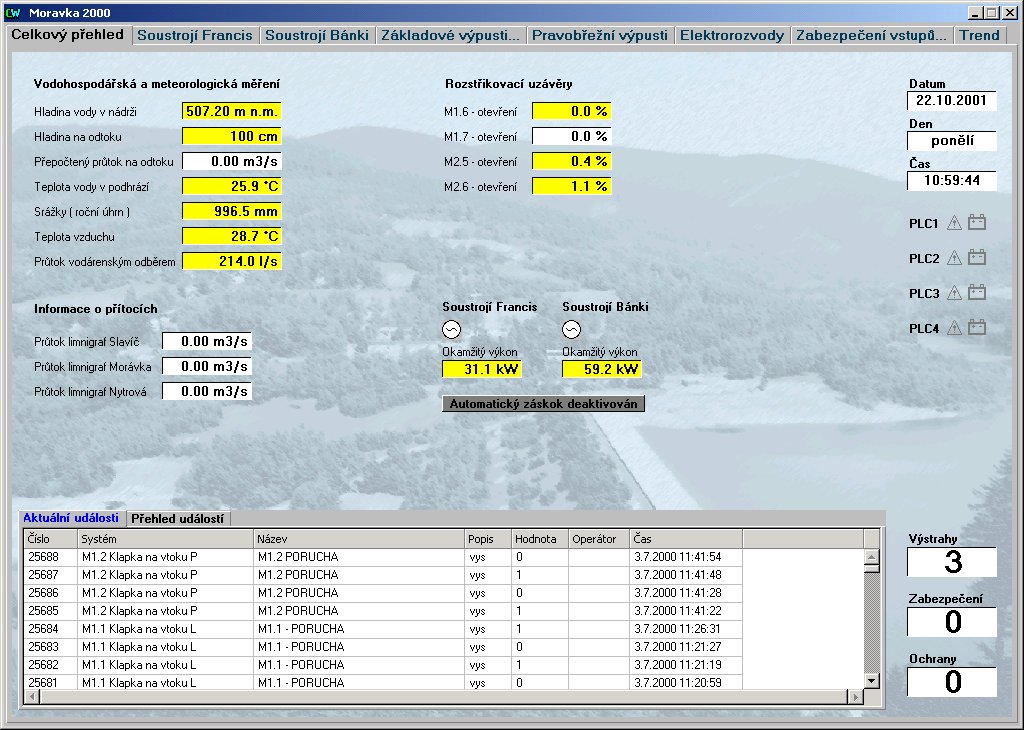

Celkový přehled : zobrazuje přehledně základní naměřené
údaje jako jsou výška hladin, teploty, průtoky apod. Tabulka
událostí zobrazuje chronologicky seznam událostí. Jsou zde
archivovány všechny zásahy obsluhy, výstrahy, působení ochran a
kvitování poruch.

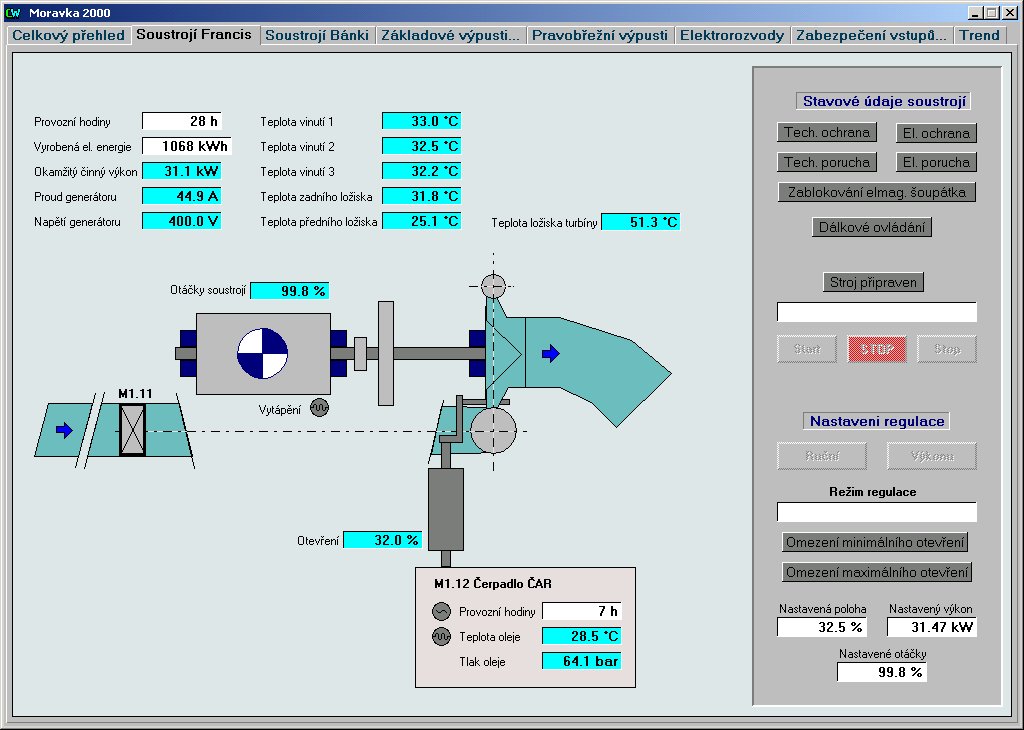

Soustrojí Francis : zobrazeny jsou důležité provozní
hodnoty

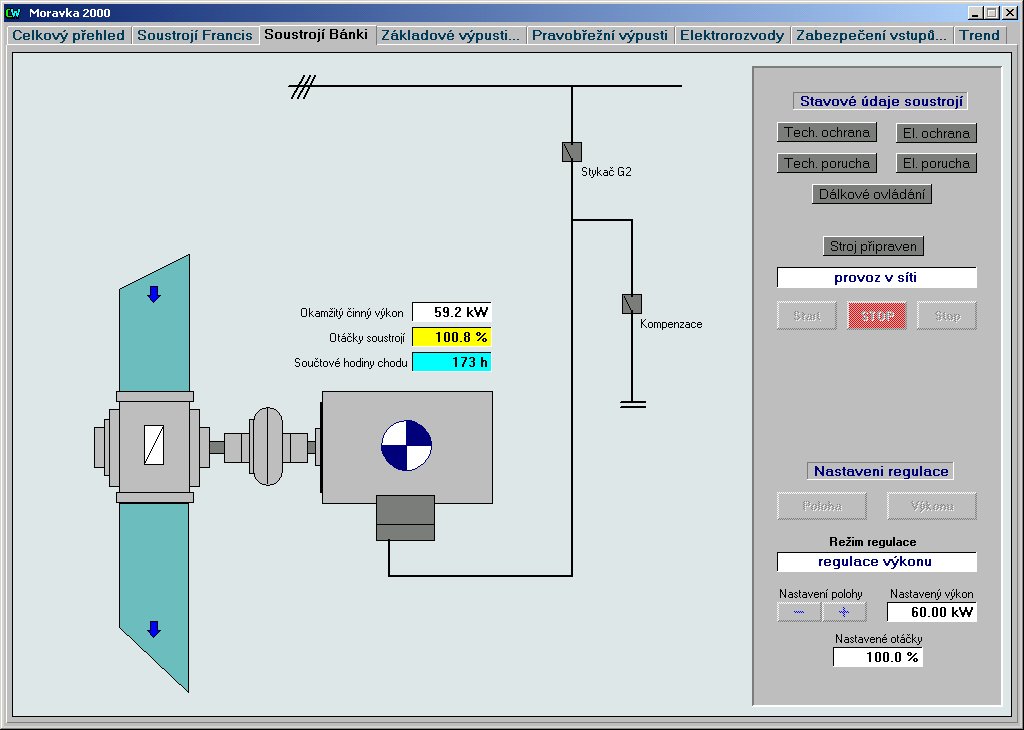

Soustrojí Bánki : zobrazuje hodnoty okamžitého činného
výkonu, otáčky soustrojí, součtové hodiny chodu, stavy klapek,
hodnoty nastaveného výkonu a otáček apod.

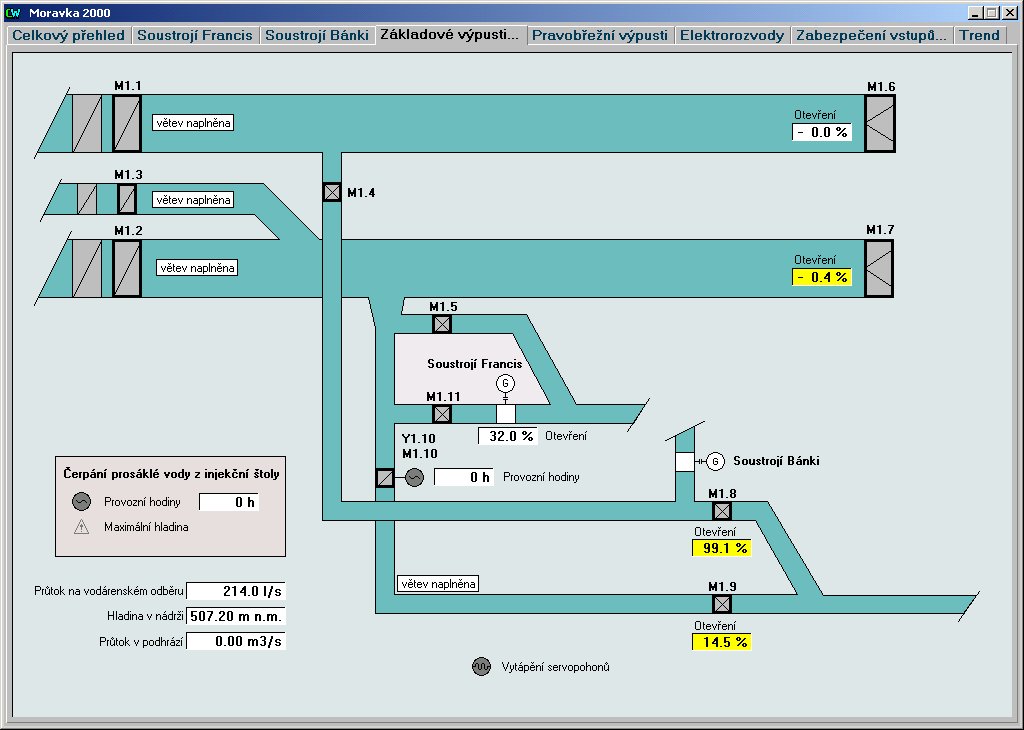

Základové výpusti.

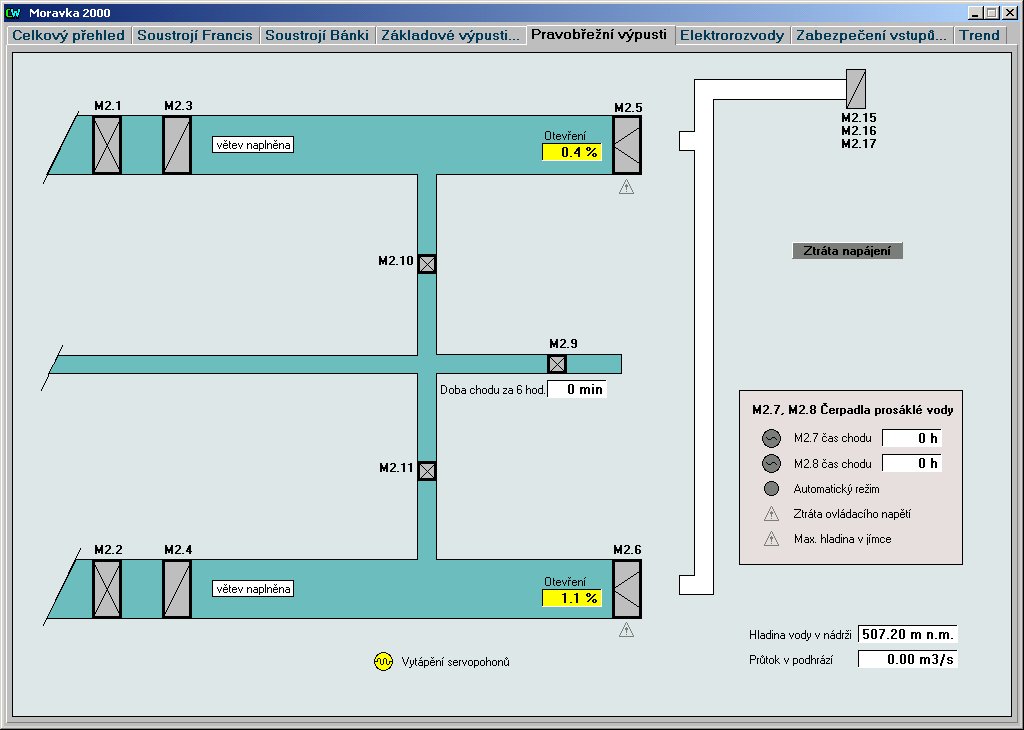

Pravobřežní výpusti.

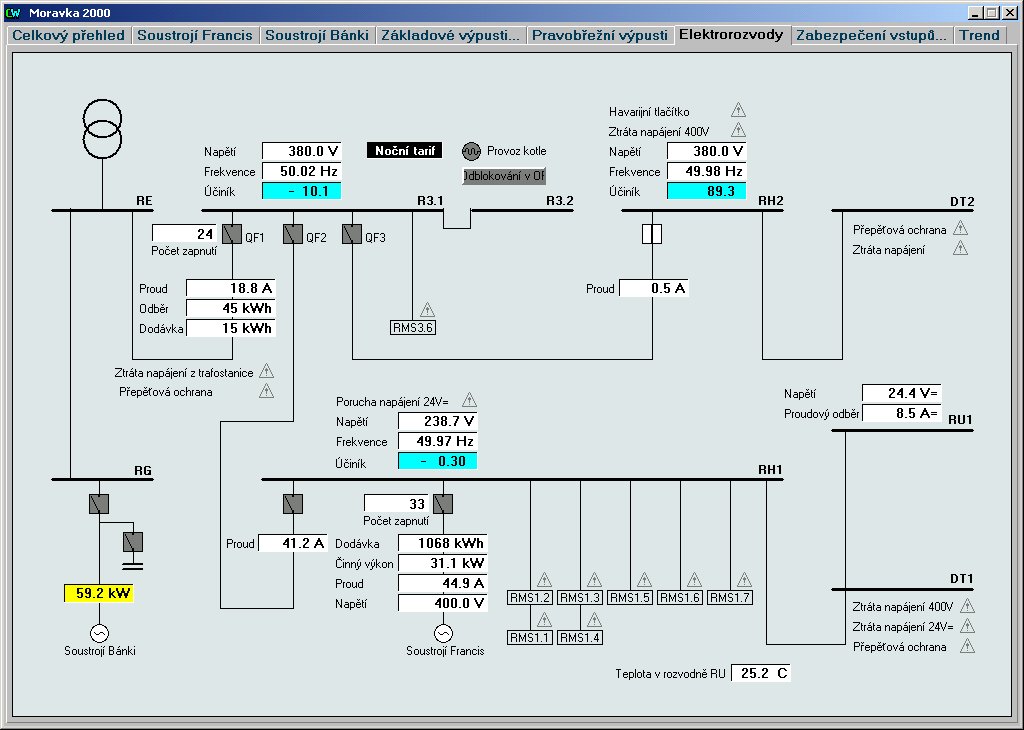

Elektrorozvody.

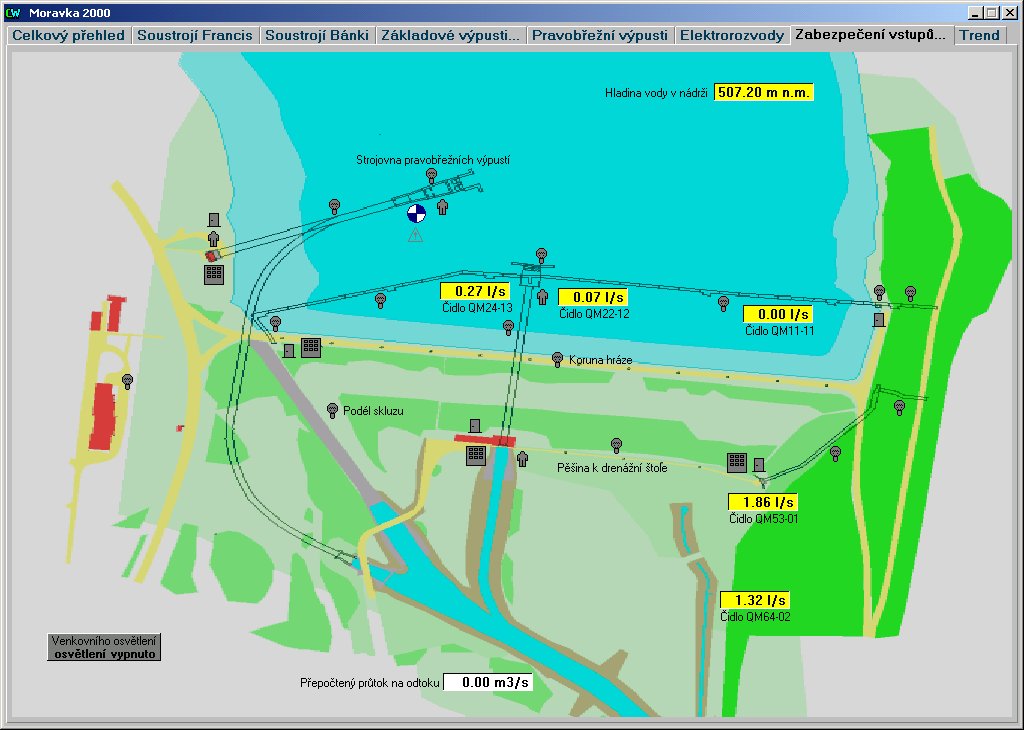

Zabezpečení vstupů : v půdorysu hráze jsou umístěny
jednotlivé symboly systému zabezpečení vstupu. Indikace a
ovládání odvětrání objektů, indikace vnitřního osvětlení,
indikace a ovládání venkovního osvětlení atd. |
