EduLab se hodí nejen pro školní experimenty, laboratorní
měření a laboratorní automatizaci, ale také pro výuku programování.
Studenti mohou okamžitě vidět výsledek své práce a mohou své aplikační
programy dále zdokonalovat a rozvíjet.
Sestava obsahuje jednotku DataLab IO snadno připojitelnou
prostřednictvím USB k jakémukoliv počítači. Součástí sady je rovněž
napájecí zdroj 12V, USB kabel, senzor pro měření teploty, kabelové
propojky a především Flash Disk s ukázkovou aplikací a s vývojovým
prostředím systému Control Web 8 včetně licence pro trvalý běh
aplikací. Dodáván je ukázkový aplikační program pro vaši
inspiraci.
Ukázková testovací aplikace provádí několik
činností:
snímá a zobrazuje teplotu ze snímače připojeného na vstup
modulu RTD2
ovládá digitální reléové výstupy na modulu DO2 a zpětně
zobrazuje jejich stav na digitálních vstupech modulu DI2H
ovládá analogové napěťové výstupy modulu AIO1 a zpětně
zobrazuje jejich stav na analogových vstupech modulu AIO1
Ukázková aplikace pro inspiraci a rychlý začátek tvorby
vašeho řešení
Pro vlastní tvorbu aplikačních programů máte k dispozici celý
mohutný vývojový systém Control Web s neomezenými možnostmi.
Sada je snadno přenosná a uskladnitelná v praktickém
kufříku.
Dodávaná aplikace je použitelná rychle po vybalení a
zapojení
Školní sestava jednotky DataLab obsahuje 4 vstupně/výstupní moduly
vybrané pro svou univerzálnost a použitelnost ve velkém rozsahu
možných aplikací.
Standardními součástmi sestavy jsou:
Modul AIO1- analogové vstupy a výstupy
Modul AIO1:
4 analogové napěťové a proudové vstupy
16-bitový delta-sigma A/D převodník
Bipolární diferenční vstupy
Bipolární i unipolární rozsahy
Galvanické oddělení signálové části
4 analogové napěťové a proudové výstupy

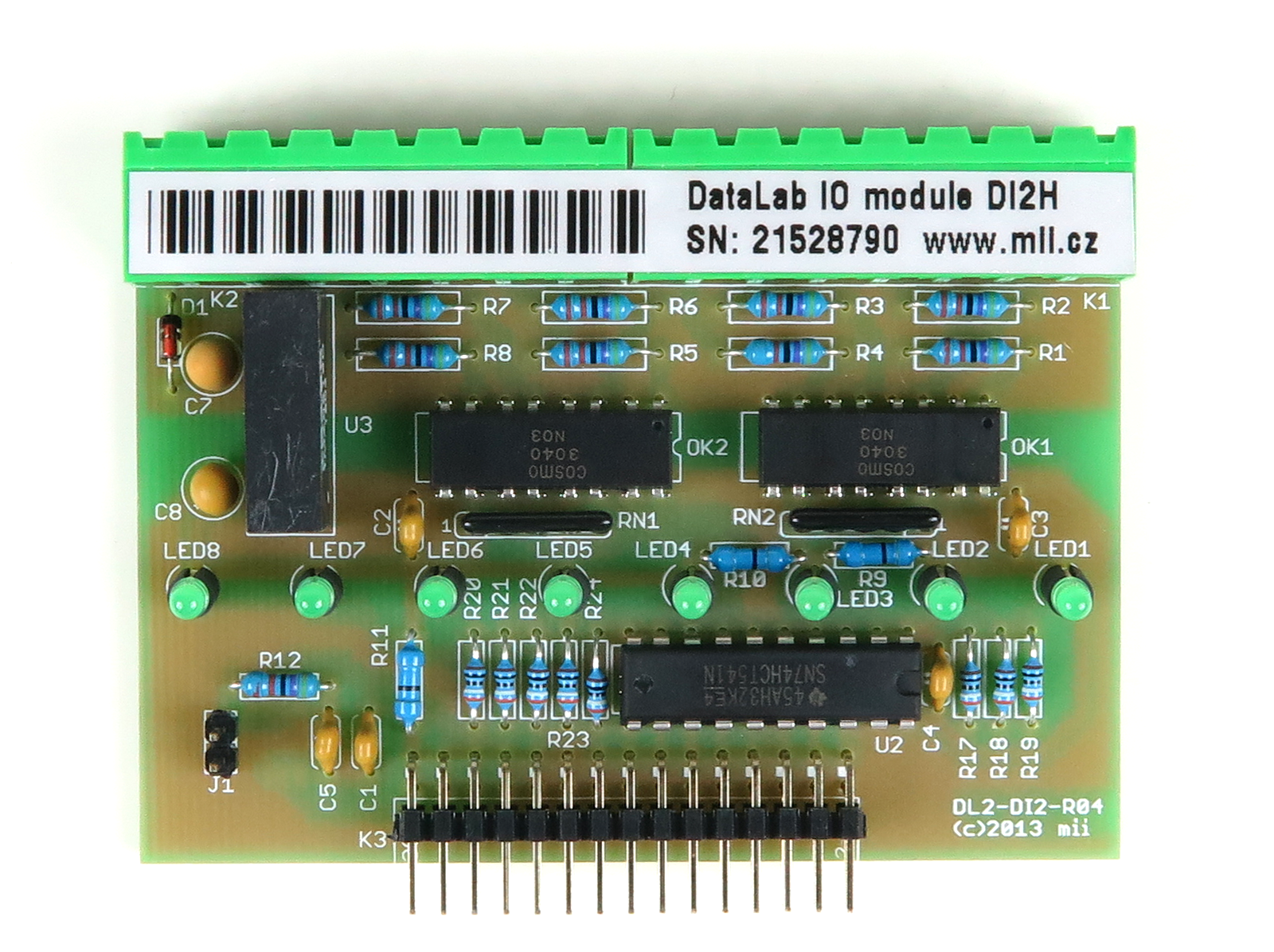

Modul DI2 - digitální vstupy a výstupy
Modul DI2:
8 galvanicky oddělených digitálních vstupů se společným
pólem
8 digitálních vstup se společným pólem
Libovolná polarita signálů
Aktivní a pasivní režim
Galvanické oddělení vstupů

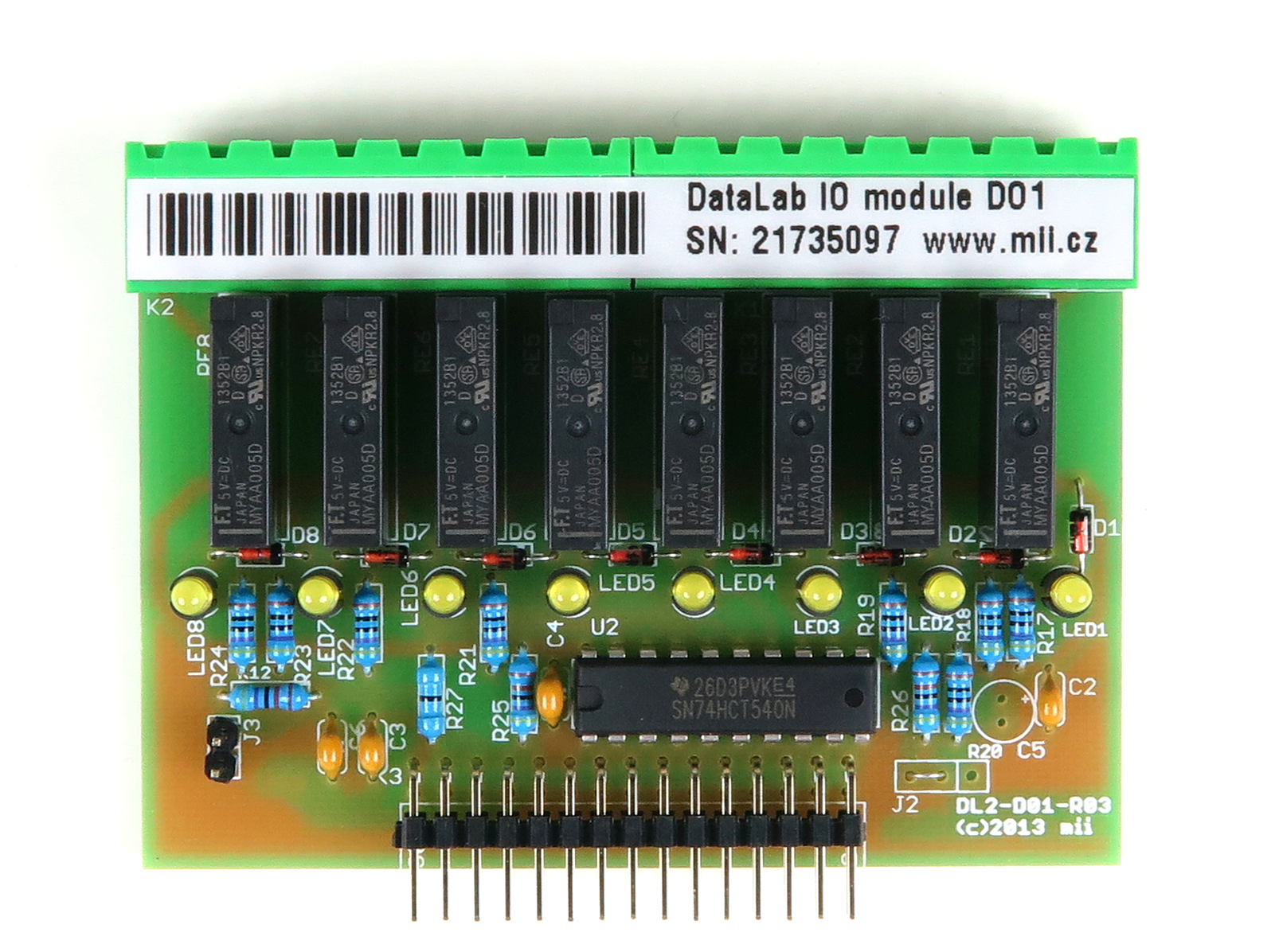

Modul DO1 - reléové výstupy
Modul DO1:
reléové výstupy
Modul RTD2 - vstupy pro teplotní senzory
Modul RTD2:
4 kanálový modul vstupů pro teplotní snímače Pt a Ni se
čtyřvodičovým připojením
4 vstupy pro snímače Pt100, Pt1000 a Ni1000
16-bitový delta–sigma převodník
Čtyřvodičové připojení
Galvanicky oddělená signálová část
Můžete dále získat jakékoliv další moduly, jejichž popis naleznete
v přiloženém katalogu. Pro vaše experimenty a měřicí úlohy můžete
používat např. 24-bitové čítače, čítače s dekodérem kvadraturní
modulace, výstupy s tranzistory MOSFET nebo moduly řízení krokových
motorů.
Stačí otevřít kufřík a za minutu je dodávaný aplikaní program v
provozu.
