Popis modulu DL-CNT2
Modul CNT2 obsahuje 1 čítač s rozsahem 32 bitů (číselný rozsah
čítače je –2147483648 až 2147483647). Čítač je schopen dekódovat
výstup inkrementálních čidel s kvadraturní modulací a také může
pracovat v režimech čítání nahoru/dolů a krok/směr. Dále čítač
umožňuje zachycení (capture) a přednastavení (preset) hodnoty
vnějším signálem a nastavení dvou logických výstupů (alarm) při
přetečení horní meze nebo podtečení dolní meze. Podrobný popis
nastavení režimů je uveden v popisu ovladače modulů DataLab.
Mezní kmitočet vstupního signálu zaručující bezchybné čítání je
25 kHz při střídě 1:1. Pokud střída vstupního signálu není 1:1, je
mezní kmitočet snížen tak, aby vstupní signál setrvával v každém
logickém stavu minimálně 20 µs. Např. při střídě 1:4 je tedy mezní
kmitočet 10 kHz.
Vlastnosti
1 inkrementální čítač o rozsahu 32 bitů Dekodér kvadraturní modulace Režimy čítání nahoru/dolů a krok/směr Maximální vstupní frekvence 25 kHz
při střídě 1:1 Dva výstupy pro signalizaci podtečení a přetečení
zadaných hodnot Vstup pro přednastavení hodnoty čítače Vstup pro zachycení okamžité hodnoty
čítače |

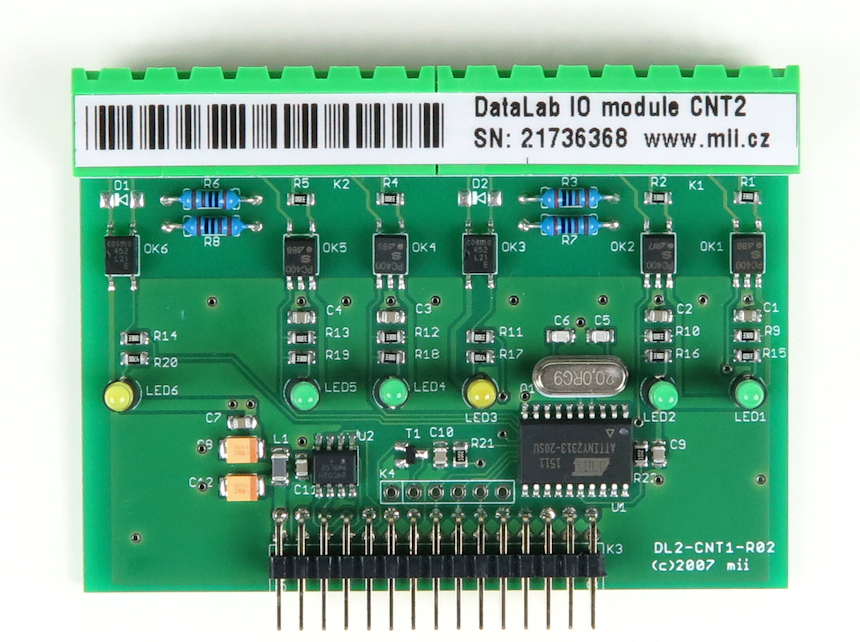

Modul DL-CNT2 |
|
Parametry modulu
| Parametry vstupů AL, BL, captureL a presetL |
| Vstupní odpor |
330 Ω |
| Logická nula (false) |
0 až 1 V |
| Logická jedna (true) |
3 až 8 V |
| Parametry vstupů AH, BH, captureH a presetH |
| Vstupní odpor |
1330 Ω |
| Logická nula (false) |
0 až 2 V |
| Logická jedna (true) |
8 až 30 V |
|
| Parametry výstupů alarm_lo a
alarm_hi |
| Maximální napětí |
350 V |
| Maximální proud |
150 mA |
| Maximální ztrátový výkon |
150 mW |
|
| Pracovní podmínky |
| Pracovní teplota |
0 až +50° C |
|
Další zdroje
Referenční a uživatelský popis průmyslových jednotek
DataLab IO a (stáhnout...)
Dokumentace ovladače DataLab IO a
pro Control Web (stáhnout...)
