Popis modulu DL-SMC1
Modul SMC1 je určen pro proudové řízení jednoho nebo dvou
dvoufázových krokových motorů pro napětí v rozsahu 8 až 30V. Modul
se vyrábí ve třech různých provedeních podle požadovaného budicího
proudu. Proudové rozsahy jsou 50 až 500 mA, 500 až 1000 mA a 1000
až 1500 mA. Přesná velikost budicího proudu se nastavuje
prostřednictvím ovladače. Kromě obvodů pro řízení krokových motorů
je modul vybaven také vstupy, ke kterým je možno připojit kontakty
pro detekci krajních poloh. Pro každý motor jsou určeny dva
kontakty.
Vlastnosti
Řízení 2 krokových, dvoufázových motorů Mikrokrokování 1/2, 1/4, 1/8 kroku Proudové řízení, nastavitelný proud Napájecí napětí 8 až 30V
Detekce koncové polohy Galvanické oddělení |

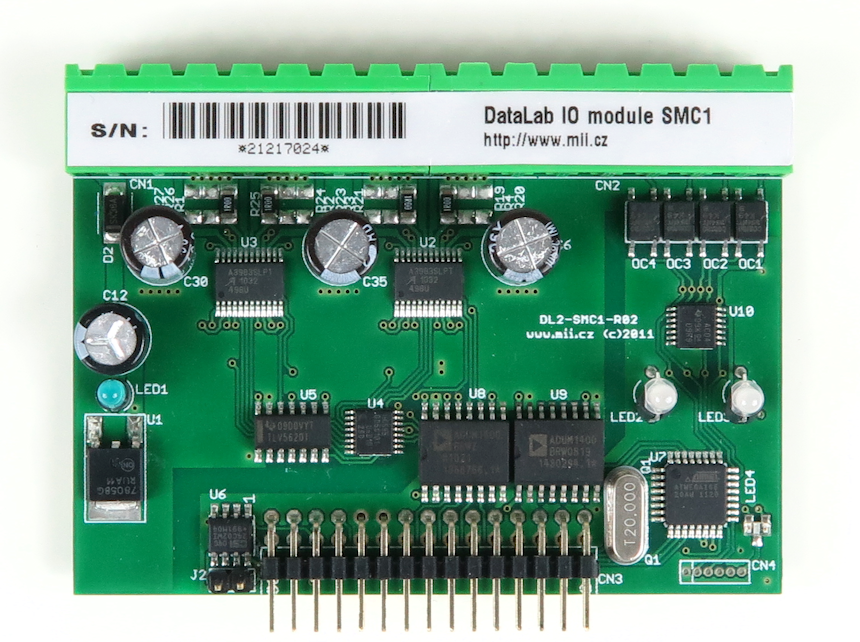

Modul DL-SMC1 |
|
Parametry modulu
| Obvody pro řízení krokových motorů |
| Napájecí napětí motorů |
8 až 30V |
| Mikrokroky |
1/2, 1/4, 1/8 kroku |
| Proudové rozsahy |
50 až 500 mA 500 až 1000 mA 1000 až 1500 mA |
|
| Digitální vstupy pro detekci koncové
polohy |
| Typ vstupu |
beznapěťové digitální vstupy |
| Proud v sepnutém stavu |
4 mA |
| Napětí v rozepnutém stavu |
5 V |
|
| Pracovní podmínky |
| Pracovní teplota |
0 až +50° C |
|
