Popis modulu DL-AIO1
Modul AIO1 má 4 diferenční analogové vstupy. Pomocí propojek
lze nastavit každý vstup zvlášť pro napěťový nebo proudový signál.
Modul umožňuje nastavovat rozsahy jednotlivých vstupů a vypínat
jejich měření. Vyřazení měření daného vstupu ovlivňuje rychlost,
s jakou modul poskytuje měřená data. Vstupy jsou od počítače
galvanicky odděleny. Nejsou však odděleny vzájemně mezi sebou
(používají společnou analogovou zem).
Modul AIO1 má 4 analogové výstupy s 12bitovým D/A převodníkem.
Výstupy jsou pomocí propojek na desce nastavitelné jako proudové
nebo napěťové. Napěťový rozsah je 0 až +10 V, proudový rozsah je 0
až 20 mA. Mezní vzorkovací kmitočet je 200 Hz na sběrnici USB 1.1,
resp. 3.3 kHz na sběrnici USB 2.0. Je limitován rychlostí
komunikace mezi jednotkou DataLab a nadřazeným počítačem, a také
rychlostí obslužného programu na počítači.
Vlastnosti
4 analogové napěťové/proudové vstupy
16bitový delta-sigma A/D převodník Bipolární diferenční vstupy Bipolární i unipolární rozsahy Galvanické oddělení signálové části 4 analogové napěťové/proudové výstupy |

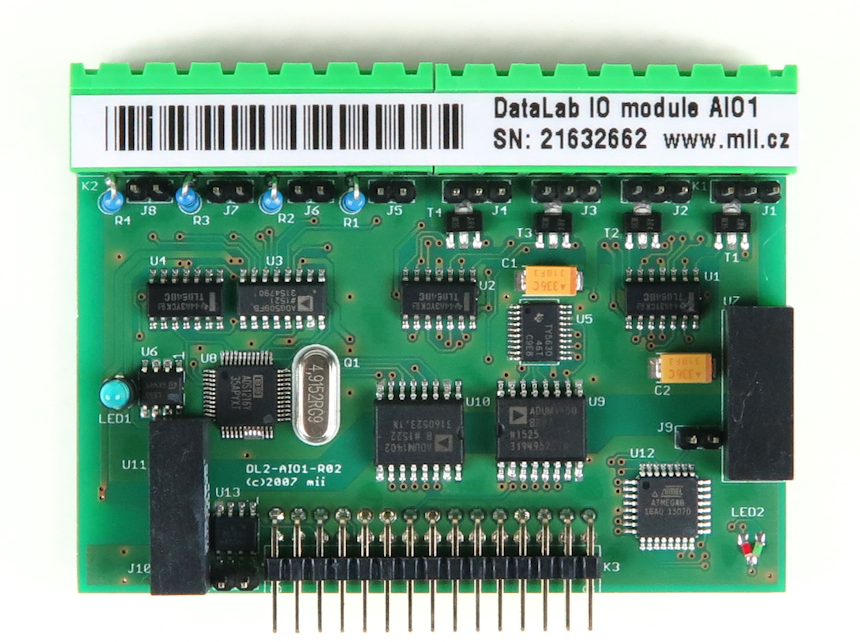

Modul DL-AIO1 |
|
Parametry modulu
| Proudové analogové vstupy |
| Vstupní odpor |
100 Ω |
| Rozsahy |
±1 mA až ±20 mA |
| Napěťové analogové vstupy |
| Vstupní odpor |
20 MΩ |
| Rozsahy |
±0.1 V až ±10 V |
| Vzorkovací frekvence analogových vstupů |
| Pro 2 a více vstupů |
50 Hz na jeden vstup |
| Pro jediný aktivní vstup |
200 Hz |
| Analogové výstupy v napěťovém režimu |
| Napětí |
0 až +10 V DC |
| Minimální odpor zátěže |
1 kΩ |
| Přesnost |
1 % |
| Analogové výstupy v proudovém režimu |
| Proud |
0 až +20 mA DC |
| Maximální odpor zátěže |
500 Ω |
| Přesnost |
2 % |
| Max. vzorkovací frekvence analogových
výstupů |
| (je dána rychlostí komunikace) |
| USB 1.1 |
200 Hz |
| USB 2.0 |
3.3 kHz |
|
| Galvanické oddělení |
| Mezi počítačem |
Ano |
| Mezi analogovými vstupy/výstupy |
Ne |
| Pracovní podmínky |
| Pracovní teplota |
0 až +50° C |
| Teplotní posun nulové hodnoty napětí |
±50 µV/° C |
| Teplotní posun nulové hodnoty proudu |
±0.4 µA/° C |
| Teplotní posun rozsahu |
±40 ppm/° C |
|
