Popis modulu DL-AD1
Modul AD1 má čtyři diferenční analogové vstupy. Pomocí propojek
lze nastavit každý vstup zvlášť pro napěťový nebo proudový signál.
Modul umožňuje nastavovat rozsahy jednotlivých vstupů a vypínat
jejich měření. Vyřazení měření daného vstupu ovlivňuje rychlost,
s jakou modul poskytuje měřená data. Vstupy jsou od počítače
galvanicky odděleny. Nejsou však odděleny vzájemně mezi sebou
(používají společnou analogovou zem).
Modul AD1 obsahuje také 4 digitální vstupní a 4 digitální
výstupní kanály. Propojky na desce plošných spojů modulu dovolují
určit, zda na konektor modulu budou připojeny vstupní či výstupní
kanály a v případě vstupních kanálů také umožňují zvolit vstupní
odpor a tím i rozsahy vstupních napětí vyhodnocovaných jako
logická nula a jedna. Směr i rozsahy každého kanálu je možné volit
nezávisle. Digitální vstupy mohou být čteny ve dvou módech –
stejnosměrném (DC) a střídavém (AC).
Vlastnosti
4 analogové napěťové/proudové vstupy
16bitový delta-sigma A/D převodník Bipolární diferenční vstupy Bipolární i unipolární rozsahy Galvanické oddělení signálové části 4 digitální vstupy/výstupy
Směr volitelný propojkami na desce 8 napěťových výstupů 0 až 10 V Libovolná polarita vstupních signálů Spínací tranzistory s otevřeným
kolektorem Vzájemné oddělení vstupů/výstupů |

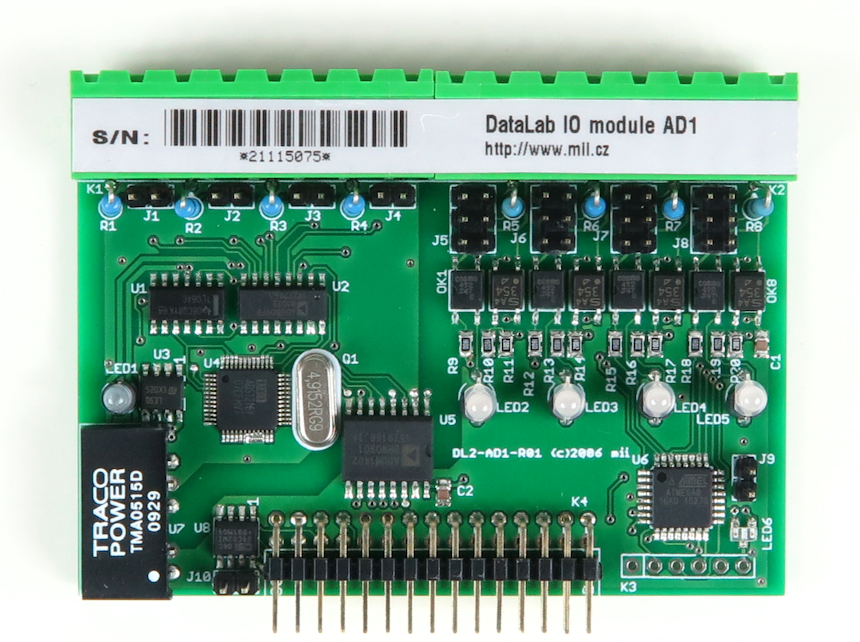

Modul DL-AD1 |
|
Parametry modulu
| Proudové analogové vstupy |
| Vstupní odpor |
100 Ω |
| Rozsahy |
±1 mA až ±20 mA |
| Napěťové analogové vstupy |
| Vstupní odpor |
20 MΩ |
| Rozsahy |
±0.1 V až ±10 V |
| Vzorkovací kmitočet analogových vstupů |
| Pro 2 a více vstupů |
50 Hz na jeden vstup |
| Pro jediný aktivní vstup |
200 Hz |
|
| Galvanické oddělení |
| Mezi počítačem |
Ano |
| Mezi analogovými vstupy |
Ne |
| Mezi digitálními vstupy/výstupy |
Ano |
| Pracovní podmínky |
| Pracovní teplota |
0 až +50° C |
| Teplotní posun nulové hodnoty |
±10 µV/° C |
| Teplotní posun rozsahu |
±30 ppm/° C |
|
| Digitální vstupy |
Nízkoúrovňový |
Vysokoúrovňový |
| Vstupní odpor |
470 Ω |
5170 Ω |
| Logická nula (false) |
0 až 1 V |
0 až 3.5 V |
| Logická jedna (true) |
2 až 5 V |
7 až 30 V |
|
| Digitální výstupy |
| Maximální napětí |
350 V |
| Maximální proud |
150 mA |
| Maximální ztrátový výkon |
150 mW |
|
