Popis modulu DL-CNT1
Modul CNT1 obsahuje 4 čítače s rozsahem 24 bitů (číselný rozsah
každého čítače je 0 až 16777215). První dva čítače mají oproti
druhé dvojici více možností konfigurace (funkce druhých dvou
čítačů je omezena na prosté čítání a nulování). Režimy čítače
(povolení čítání, volba úrovní apod.) jsou nastavovány programově.
Podrobný popis nastavení režimů je uveden v popisu ovladače modulů
DataLab.
Funkce prvních dvou čítačů (čítače 0 a 1) může být
rozšířena:
Po překročení hodnoty zapsané do porovnávacího kanálu
může být nastaven alarmový výstup. Logika alarmového výstupu
(aktivní v 0 nebo 1) je nastavitelná v konfiguraci čítače.
Čítání může být ovlivňováno vnějším vstupem (gate).
Logika vnějšího vstupu (aktivní v 0 nebo 1) je nastavitelná
v konfiguraci čítače. Jako vnější vstupy jsou použity vstupy
druhých dvou čítačů (k povolení čítání čítače 0 slouží vstup
čítače 2, k povolení čítání čítače 1 slouží vstup čítače
3).
Mezní kmitočet vstupního signálu zaručující bezchybné čítání je
25 kHz při střídě 1:1. Pokud střída vstupního signálu není 1:1, je
mezní kmitočet snížen tak, aby vstupní signál setrvával v každém
logickém stavu minimálně 20 µs. Např. při střídě 1:4 je tedy mezní
kmitočet 10 kHz.
Vlastnosti
4 digitální galvanicky oddělené čítače Rozsah čítačů 24 bitů (0 až 16777215) Maximální vstupní frekvence 25 kHz
při střídě 1:1 Dva čítače s alarmovým výstupem Dva čítače s možností vnějšího řízení |

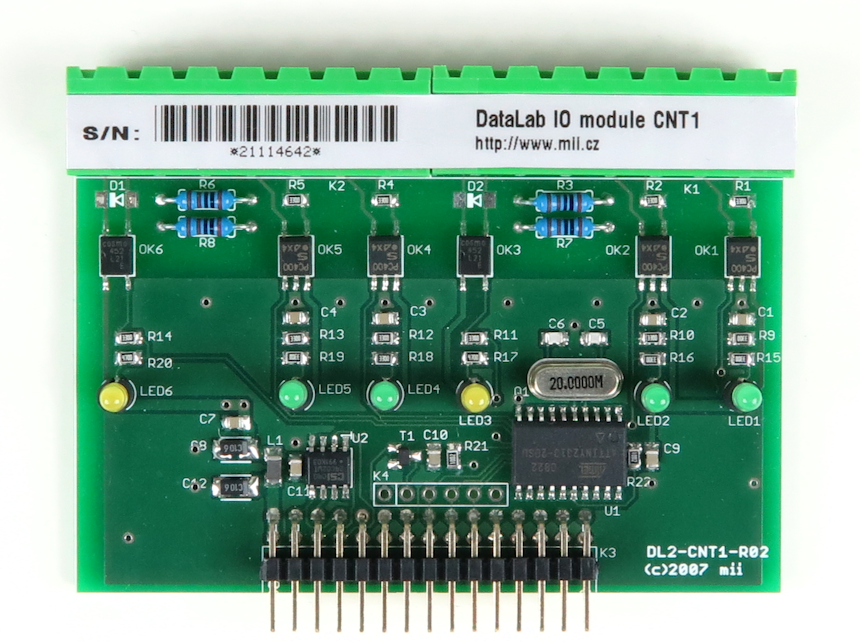

Modul DL-CNT1 |
|
Parametry modulu
| Parametry vstupů INxL |
| Vstupní odpor |
330 Ω |
| Logická nula (false) |
0 až 1 V |
| Logická jedna (true) |
3 až 8 V |
| Parametry vstupů INxH |
| Vstupní odpor |
1330 Ω |
| Logická nula (false) |
0 až 2 V |
| Logická jedna (true) |
8 až 30 V |
|
| Pracovní podmínky |
| Pracovní teplota |
0 až +50° C |
|
| Parametry výstupů OUT0 a OUT1 |
| Maximální napětí |
350 V |
| Maximální proud |
150 mA |
| Maximální ztrátový výkon |
150 mW |
|
Další zdroje
Referenční a uživatelský popis průmyslových jednotek
DataLab IO a (stáhnout...)
Dokumentace ovladače DataLab IO a
pro Control Web (stáhnout...)
