Popis modulu DL-AO1
Modul analogových výstupů má 8 napěťových výstupních kanálů s
12bitovým D/A převodníkem v rozsahu 0 až 10 V. Čtyři kanály je
možné pomocí propojek na desce přepnout do režimu proudových
výstupů s rozsahy 0 až 20 mA.
Mezní vzorkovací kmitočet je 200 Hz na sběrnici USB 1.1, resp.
3.3 kHz na sběrnici USB 2.0. Je limitován rychlostí komunikace
mezi jednotkou DataLab a nadřazeným počítačem, a také rychlostí
obslužného programu na počítači.
Vlastnosti
8 analogových výstupů se společným pólem 8 napěťových výstupů 0 až 10 V 4 výstupy mohou být konfigurovány jako proudové 0
až 20 mA Galvanické oddělení výstupů 12bitový D/A převodník |

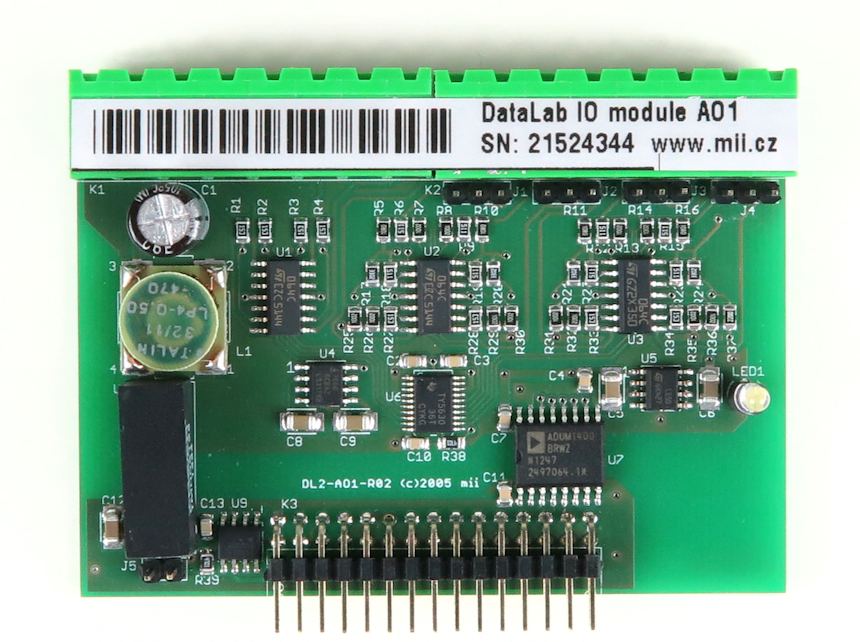

Modul DL-AO1 |
|
Parametry modulu
| Výstup v napěťovém režimu |
| Napětí |
0 až +10.24 V DC |
| Minimální odpor zátěže |
1 kΩ |
| Přesnost |
1 % |
| Teplotní posun nulové hodnoty |
±50 µV/° C |
| Výstup v proudovém režimu |
| Proud |
0 až +21.3 mA DC |
| Maximální odpor zátěže |
500 Ω |
| Přesnost |
5 % |
| Teplotní posun nulové hodnoty |
±0.4 µA/° C |
|
| Pracovní podmínky |
| Pracovní teplota |
0 až +50° C |
| Teplotní posun rozsahu |
±40 ppm/° C |
|
Další zdroje
Referenční a uživatelský popis průmyslových jednotek
DataLab IO a (stáhnout...)
Dokumentace ovladače DataLab IO a
pro Control Web (stáhnout...)
