Modul reléových výstupů
12 reléových výstupů se spínacími kontakty

Kód:DL-DO12
Cena pro integrátory (bez DPH):2 680 Kč
Koncová cena (bez DPH):3 000 Kč
Výrobce:Moravské přístroje

CELKEM
Vaše cena (bez DPH):
Celková cena (bez DPH):
*) Předpokládaná dostupnost se může lišit podle volitelných parametrů produktu. Předpokládaná dostupnost nezahrnuje dobu přepravy a jedná se o nezávazný údaj.

Popis modulu DL-DO12

Modul DO12 obsahuje 12 reléových spínacích kontaktů. Kontakty jsou uspořádány do čtyř skupin po třech vždy s jedním společným koncem. Galvanické oddělení je mezi skupinami kontaktů. Sepnutý výstup je indikován LED. Mezní kmitočet cyklu (sepnutí-rozepnutí) je dán konstrukcí relé. Teoreticky je tento kmitočet max. 50 Hz. S ohledem na životnost kontaktů však budou prakticky používány mnohem nižší hodnoty..

Vlastnosti

  • 12 reléových výstupů

  • Spínací kontakty

  • Zatížení kontaktů 3 A (AC/DC)

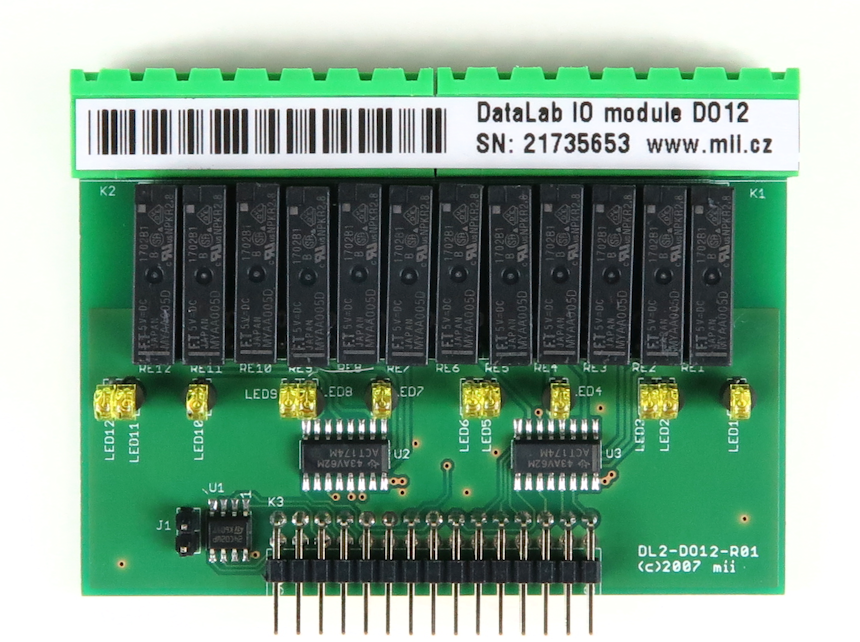

Modul DL-DO12

Modul DL-DO12

Parametry modulu

Parametry výstupů
Zatížitelnost -AC 60 V/ 3 A
Zatížitelnost -DC 30 V/ 3 A
Odpor 30 mΩ
Životnost mechanická 2×10^7 cyklů při 5 Hz
Životnost elektrická 1×10^5 cyklů při 0.16 Hz
Izolační odpor min. 1000 MΩ (při 500 V DC)
Parametry výstupů
Impulsní elektrická pevnost 5080 V (1.2×50 μs)
Doba přítahu max. 10 ms při jmenovitém napětí
Doba odpadu max. 5 ms při jmenovitém napětí
Dielektrická pevnost mezi rozpojenými kontakty 750 V AC 1 minutu
Dielektrická pevnost mezi cívkou a kontakty 3600 V AC 1 minutu
Pracovní podmínky
Pracovní teplota 0 až +50° C

Další zdroje

Referenční a uživatelský popis průmyslových jednotek DataLab IO a (stáhnout...)

Dokumentace ovladače DataLab IO a pro Control Web (stáhnout...)
