Strojové vidění — měření profilů rozsáhlých povrchů
 Tento systém řeší automatické měření množství a rovnoměrnosti nanášeného lepidla na dřevotřískových deskách. Optické měřicí moduly unikátní konstrukce jsou v  tomto případě instalovány nad i pod měřenými deskami, které se pohybují po dráze výrobní linky. V této úloze, obdobně jako v dalších příkladech aplikací, hraje podstatnou roli kvalita obrazu použitých kamer. S kvalitou obrazu, která je u většiny průmyslových kamer obvyklým standardem, by takovéto úlohy byly nerealizovatelné.

Autorem a dodavatelem popisovaného řešení je společnost Trifid Automation, s.r.o.

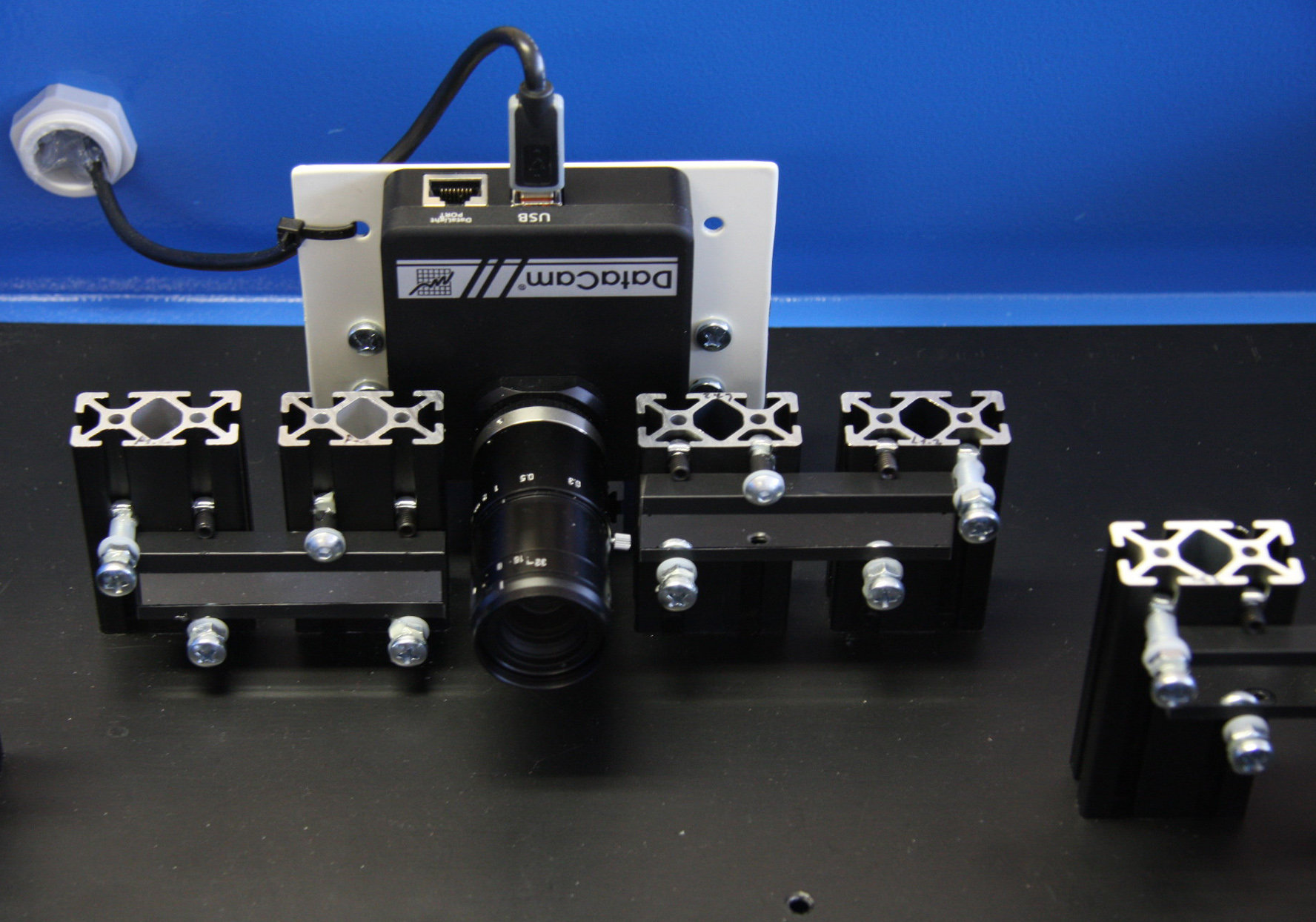

Kamera DataCam v optickém systému profilometru

Kamera DataCam v optickém systému profilometru

Profilometrické moduly ve výrobní lince

Profilometrické moduly ve výrobní lince

Pre profilometriu vekých povrchov sme vyvinuli dvojicu meracích modulov Surf650MM. Modul Surf625MM-H je urený pre meranie povrchu zhora. Modul Surf625MM-D je jeho modifikáciou pre meranie spodného povrchu pomedzi valce dopravníka. Merací systém je postavený na kamerách DataCam DC2008, (1600 × 1200 čiernobiela), na optickom systéme, ktorý rozdeluje obraz snímaný kamerou na segmenty 5 × 125mm × 18mm. To nám umožuje jednou expozíciou zosnímat pole dlžky 625 mm so šírkou 18mm s rozlíšením 0,078 mm/pixel. Merací systém je teda vhodný pre profilometriu napríklad povrchu dosiek, extrudovaných plošných profilov na dopravníku. Je možné poskladať niekoko modulov vedla seba a tým dosiahnu meraný rozsah 1250mm, alebo 1875mm. V aplikácii používame 2 moduly vedla seba na meranie horného povrchu a 2 moduly na meranie spodného povrchu, teda sledujeme merania nerovnosti na povrchu širokom 1250mm.

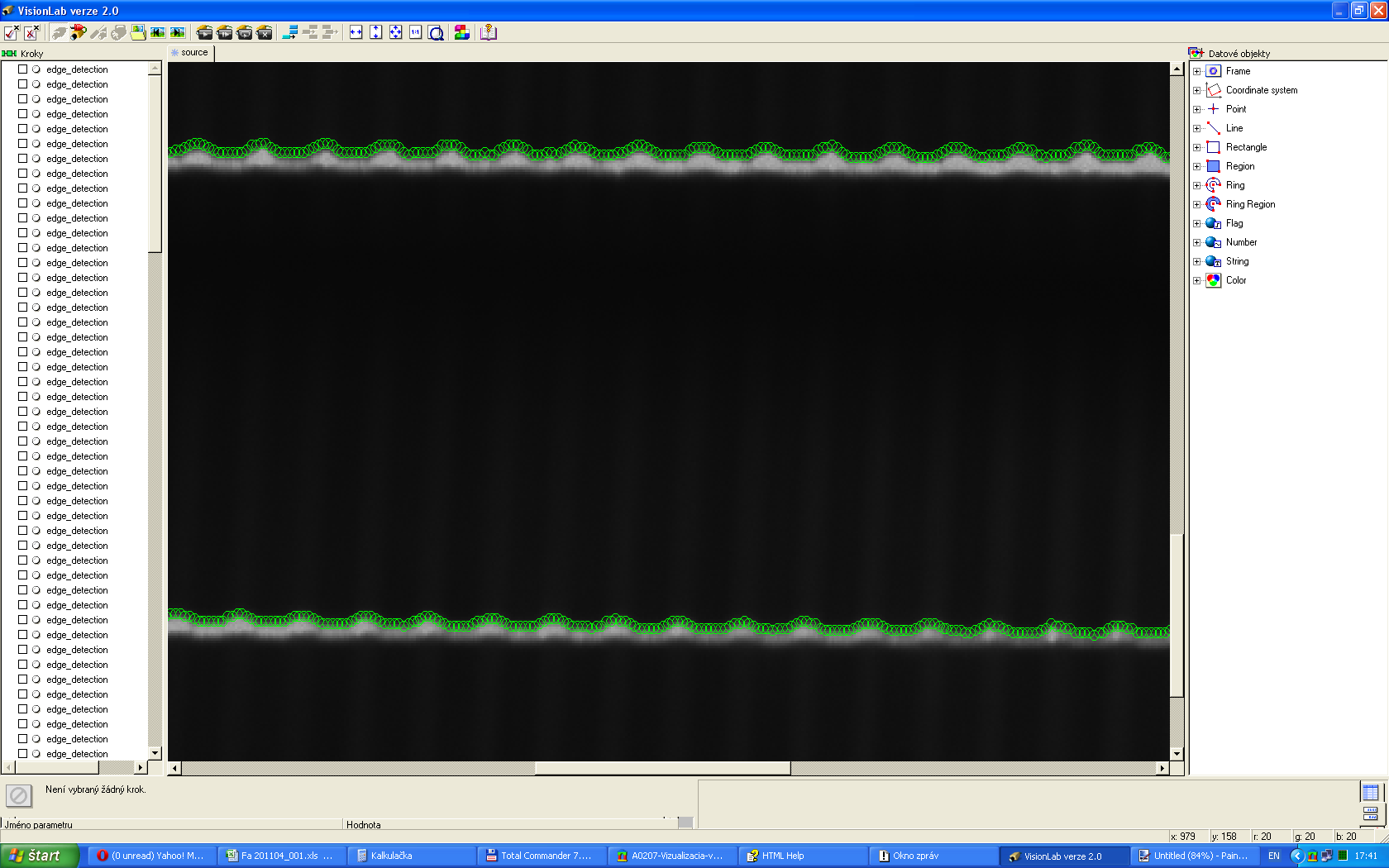

Správný profil - optimální množství lepidla

Správný profil - optimální množství lepidla

Chybný profil - málo lepidla

Chybný profil - málo lepidla

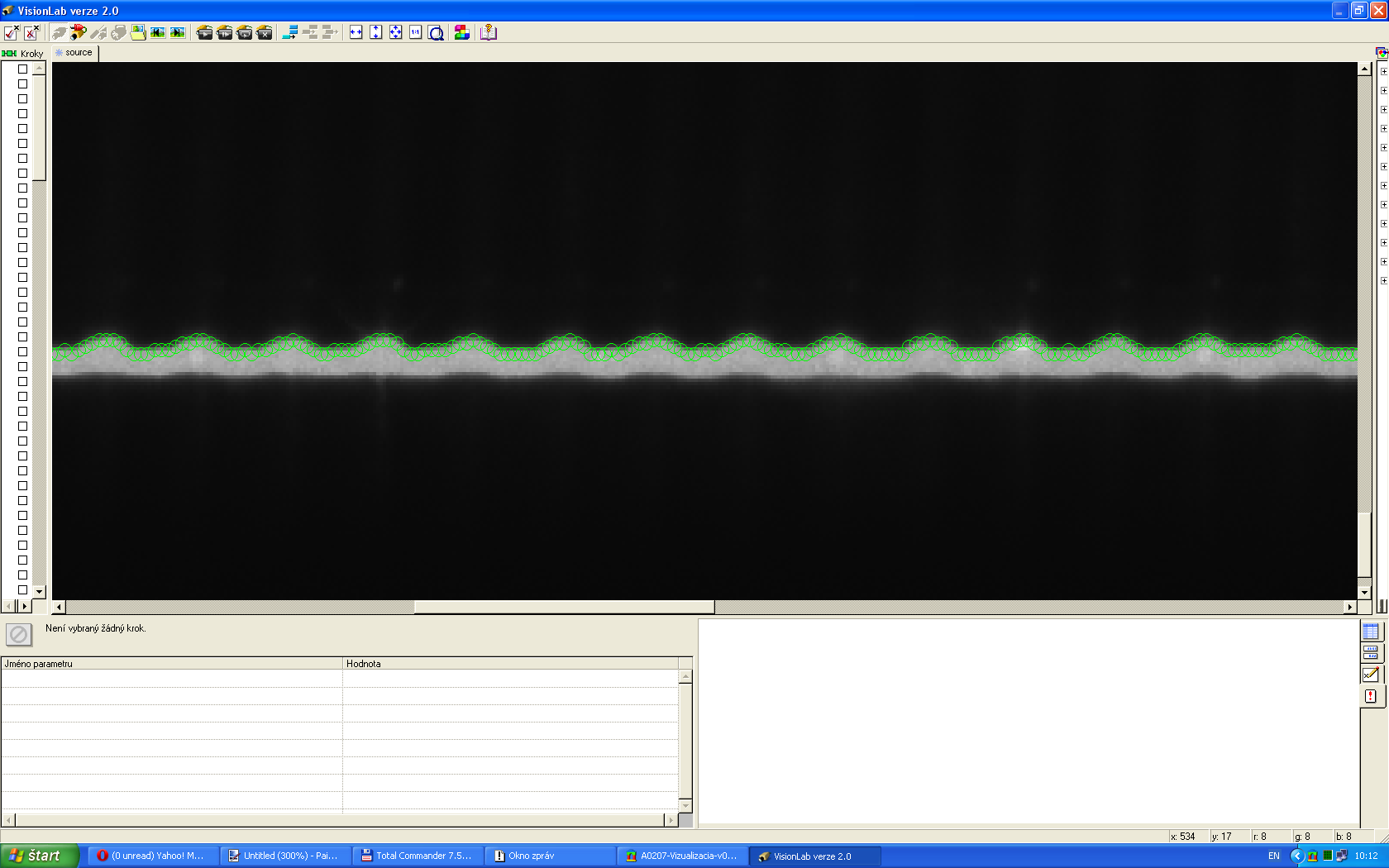

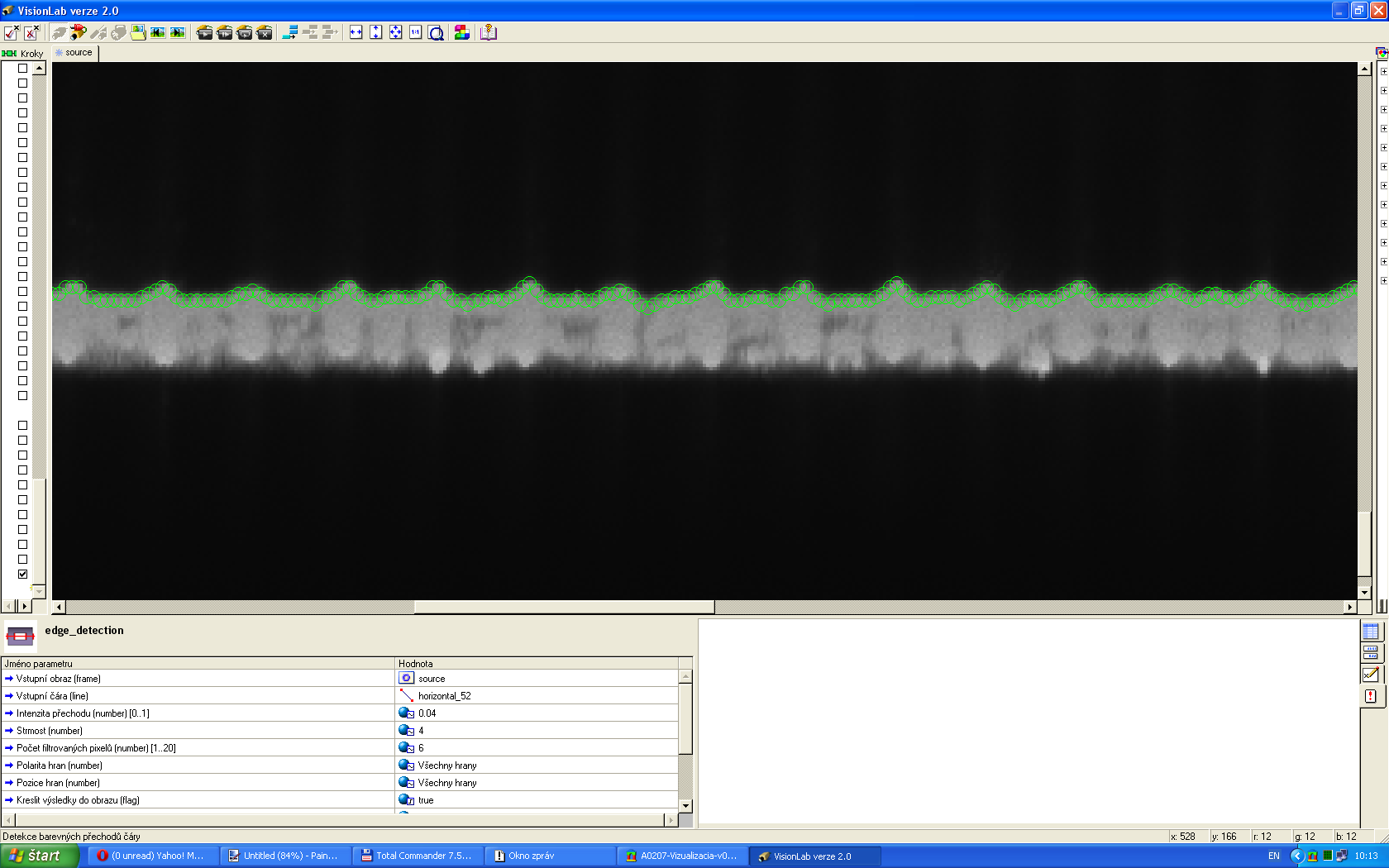

Zvětšený detail detekovaného profilu laserové stopy na povrchu desky s naneseným lepidlem

Zvětšený detail detekovaného profilu laserové stopy na povrchu desky s naneseným lepidlem

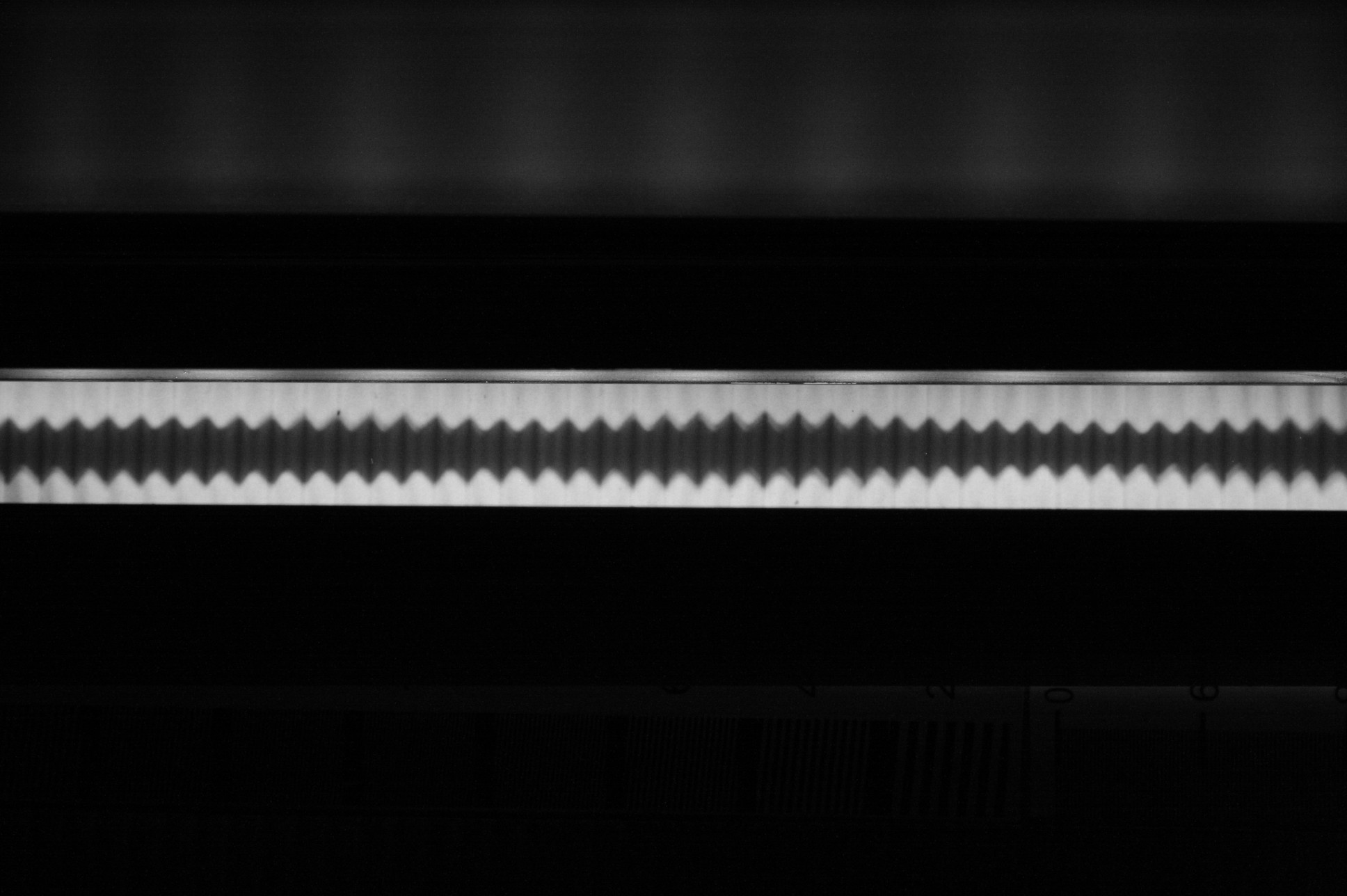

Obraz zvlnění spodního povrchu

Obraz zvlnění spodního povrchu

Osvetlenie je buď nezávislé, alebo priamo zabudované v konštrukcii meracieho modulu. Pre profilometriu horného povrchu používame negaussovské laserové čiarové projektory polohované krokovým motorom pre dosiahnutie väčšieho rozpätia hrúbok meraného materiálu než umožuje základný rozsah (reálne s okrajovou rezervou 10mm) (V aplikácii meriame povrch dosiek o hrúbkach 8mm až 60mm, preto polohovanie laserových projektorov) Modul Surf625MM-D používa zabudovaný LED osvetovací systém, ktorý sa vsunie do 44mm medzery medzi valce dopravníka z hbky 150mm. Rozsah merania výškových nerovností pri takto zvolenej konštrukcii je do 5mm s rozlíšením 0,078mm/pixel. (v súčasnosti pripravujeme model s rozlíšením 0,04mm/pixel s rozsahom 450mm × 8mm pre použitie s tými istými kamerami DataCam DC2008)

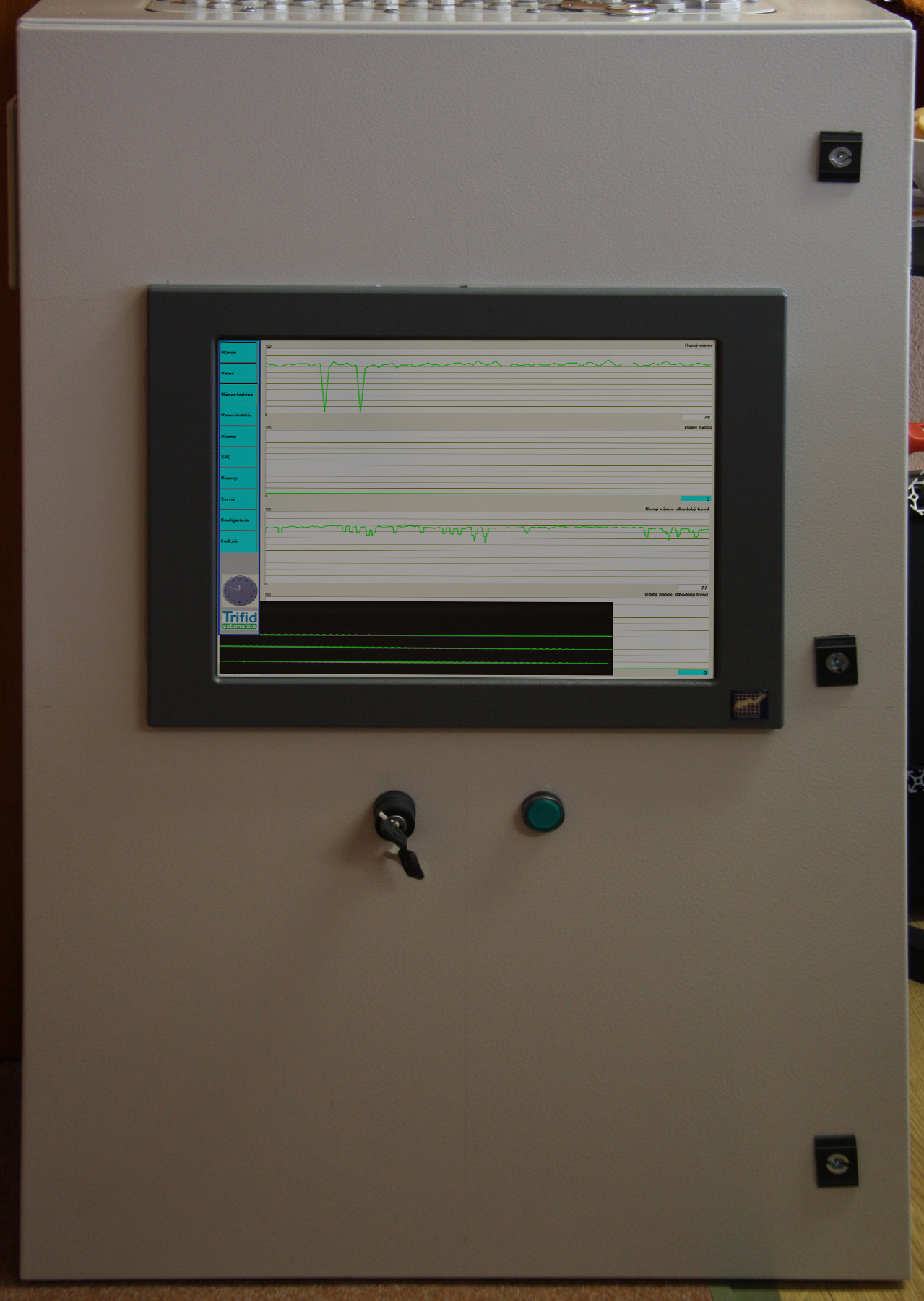

Čelní stěna rozvaděče s dotykovým monitorem

Čelní stěna rozvaděče s dotykovým monitorem

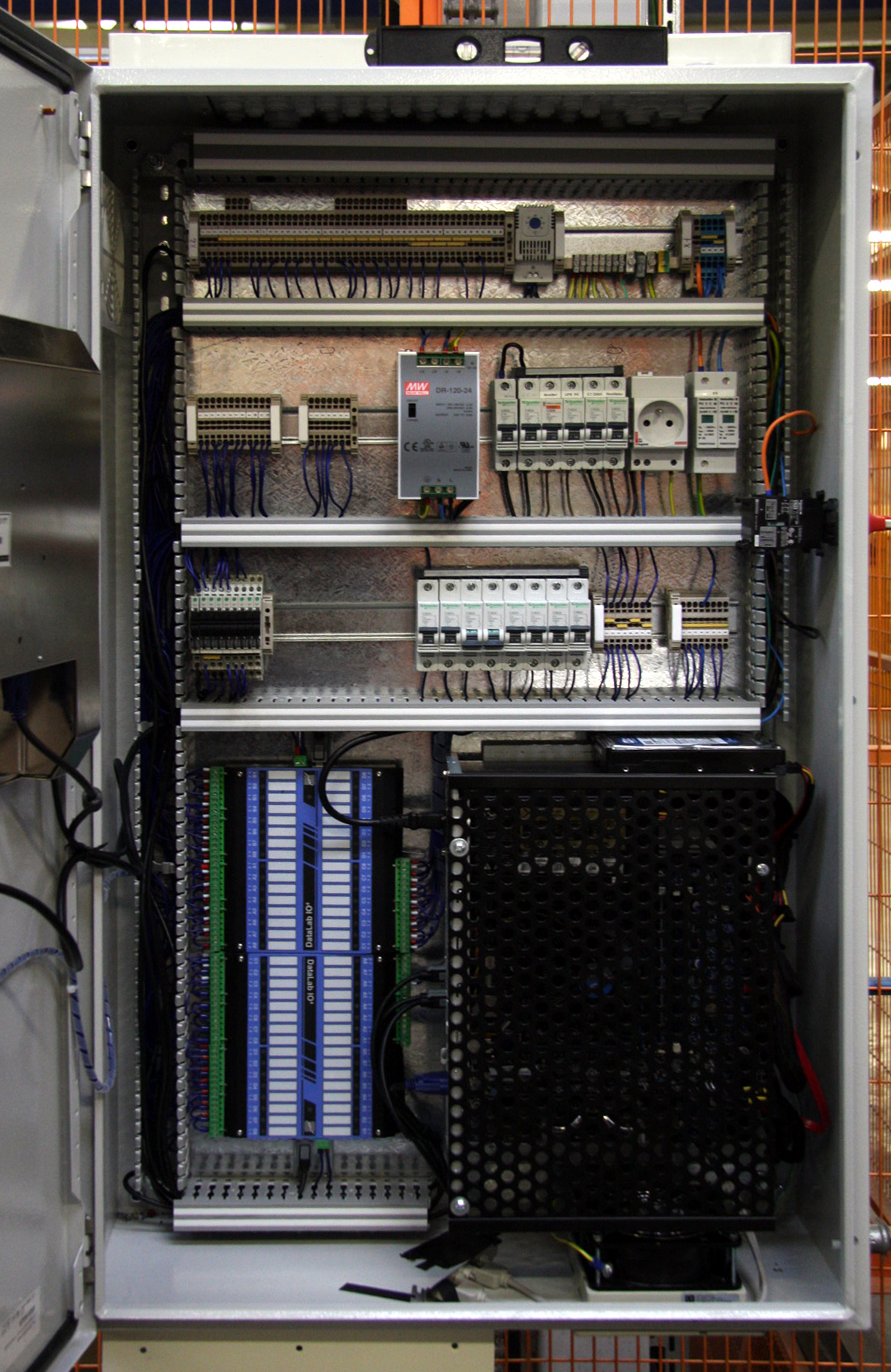

Rozvaděč s počítačem a vstupně/výstupními moduly DataLab

Rozvaděč s počítačem a vstupně/výstupními moduly DataLab

Kompletný merací systém je postavený na komponentoch výrobcu Moravské prístroje a.s.:

  • kamery DataCam

  • vstupno/výstupné moduly DataLab

  • softwarový systém pre spracovanie obrazu VisionLab

  • softwarový systém pre vizualizáciu, spracovanie nameraných údajov, riadenie osvetlenia a technológie Control Web

  • dotykový priemyselný 17“panel DataLab

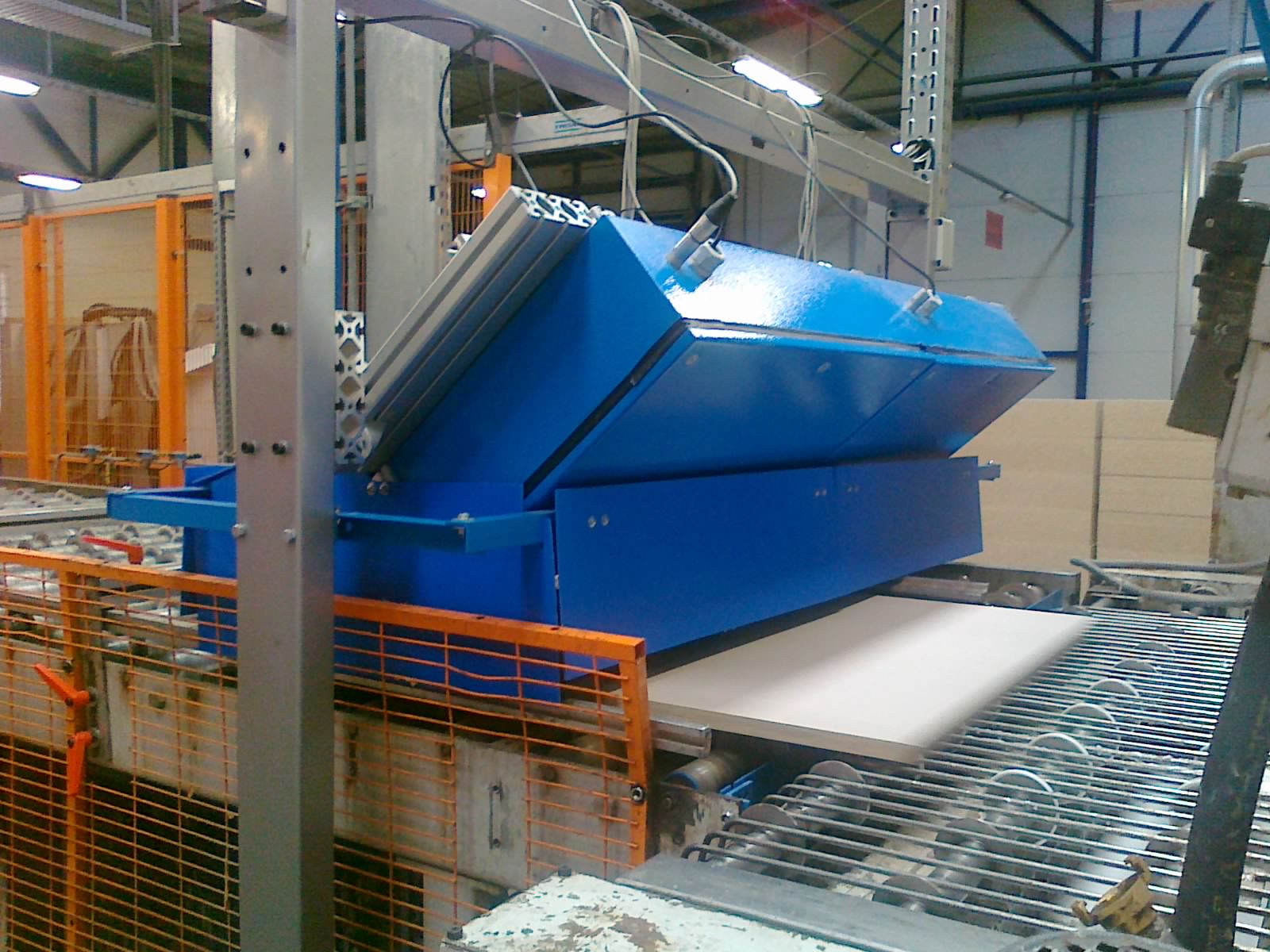

Dva horní moduly testeru vestavěné na výrobní lince

Dva horní moduly testeru vestavěné na výrobní lince

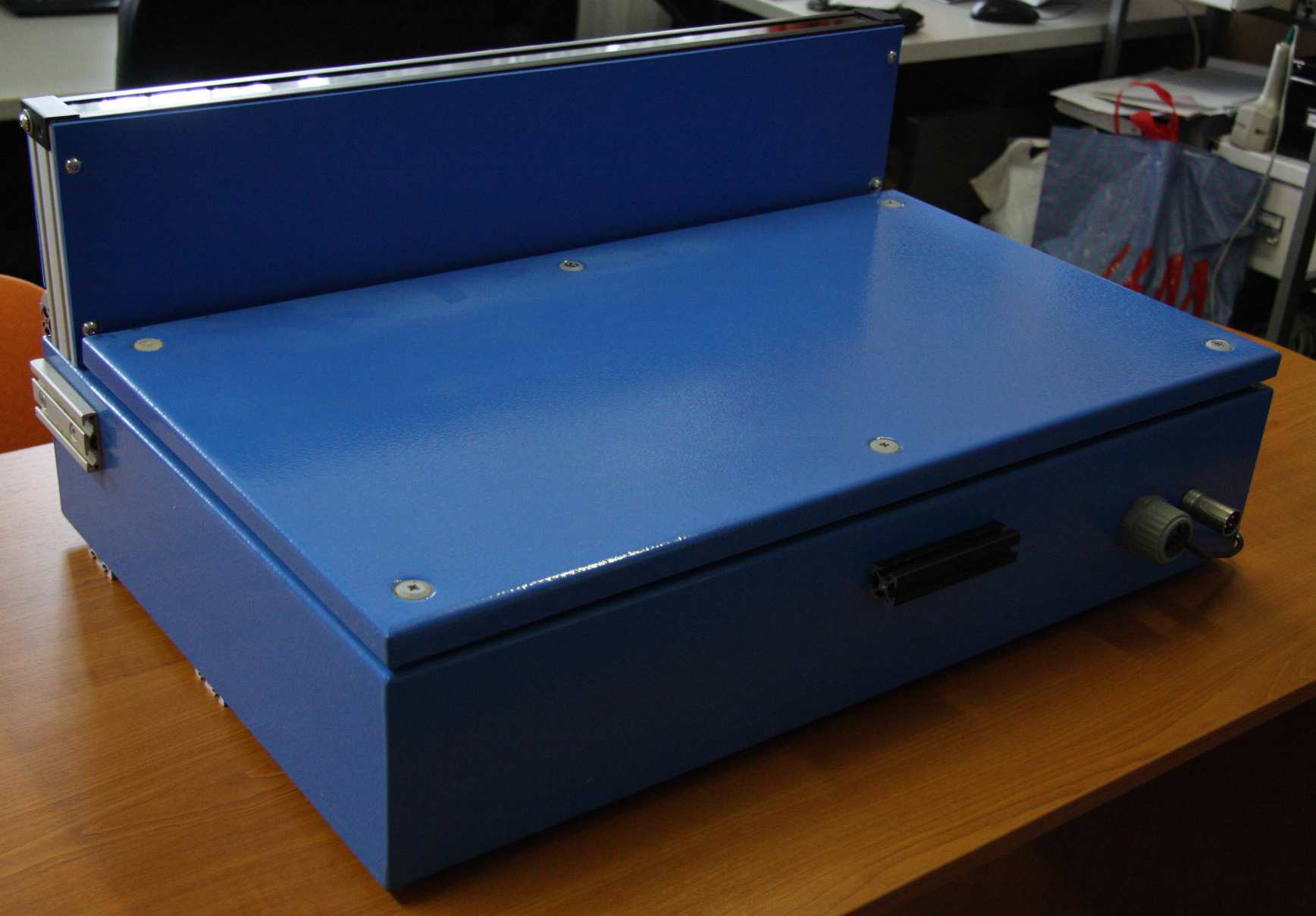

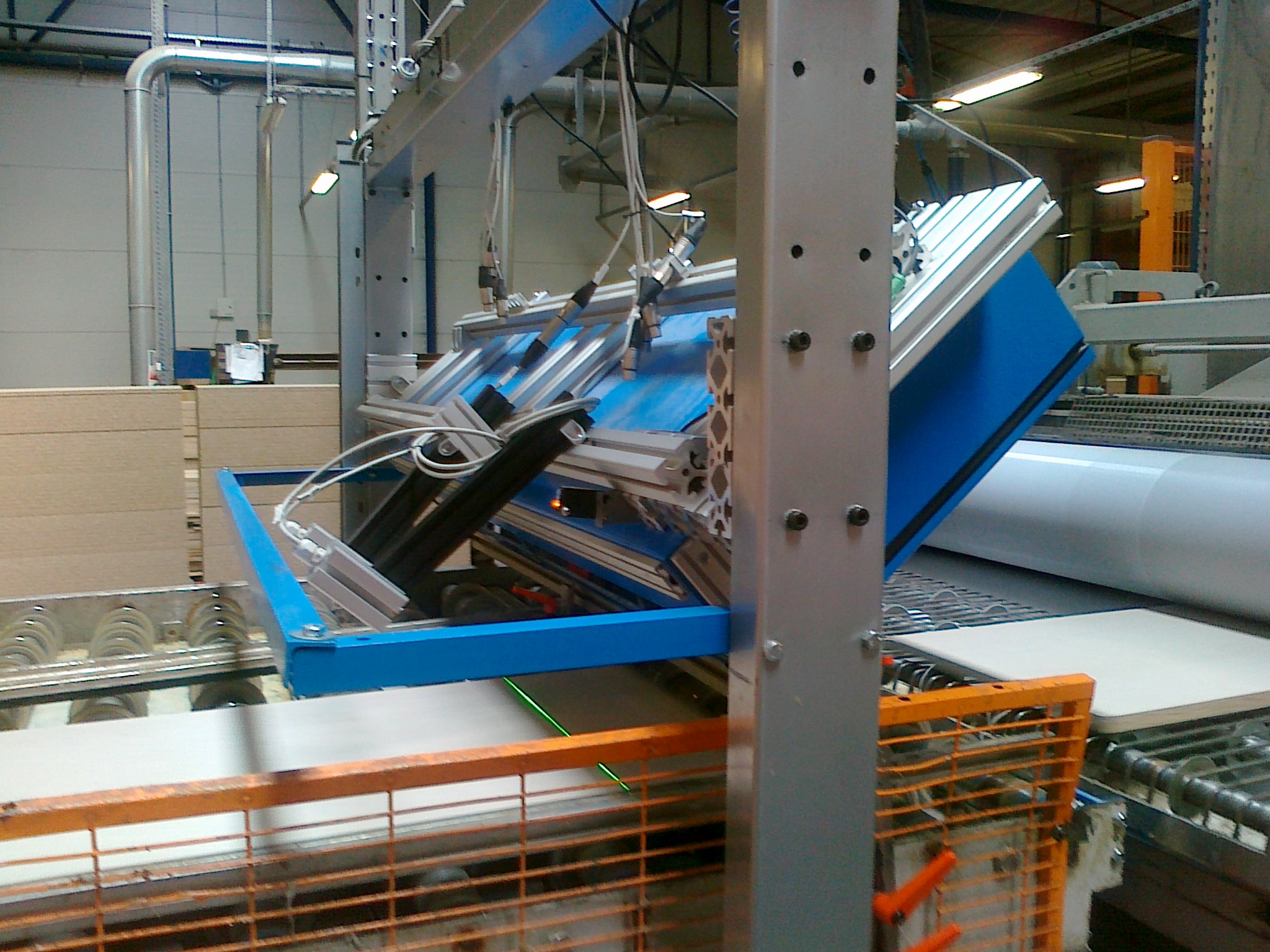

Modul testeru

Modul testeru

Naša spoločnos je riešiteom komplexných meracích a riadiacich systémov. Najvhodnejšie riešenie vidíme v použití komponentov, ktoré nám umožnia sústredi sa na našu úlohu a nie rieši systémové úlohy prepojenia rozličných sofwareových balíkov. Riešili sme problémy s osvetlením, polohovaním, vlastnou konštrukciou frémy a rozmiestnenia všetkých komponentov, problémy konštrukcie optických systémov – a tých bolo teda dost.

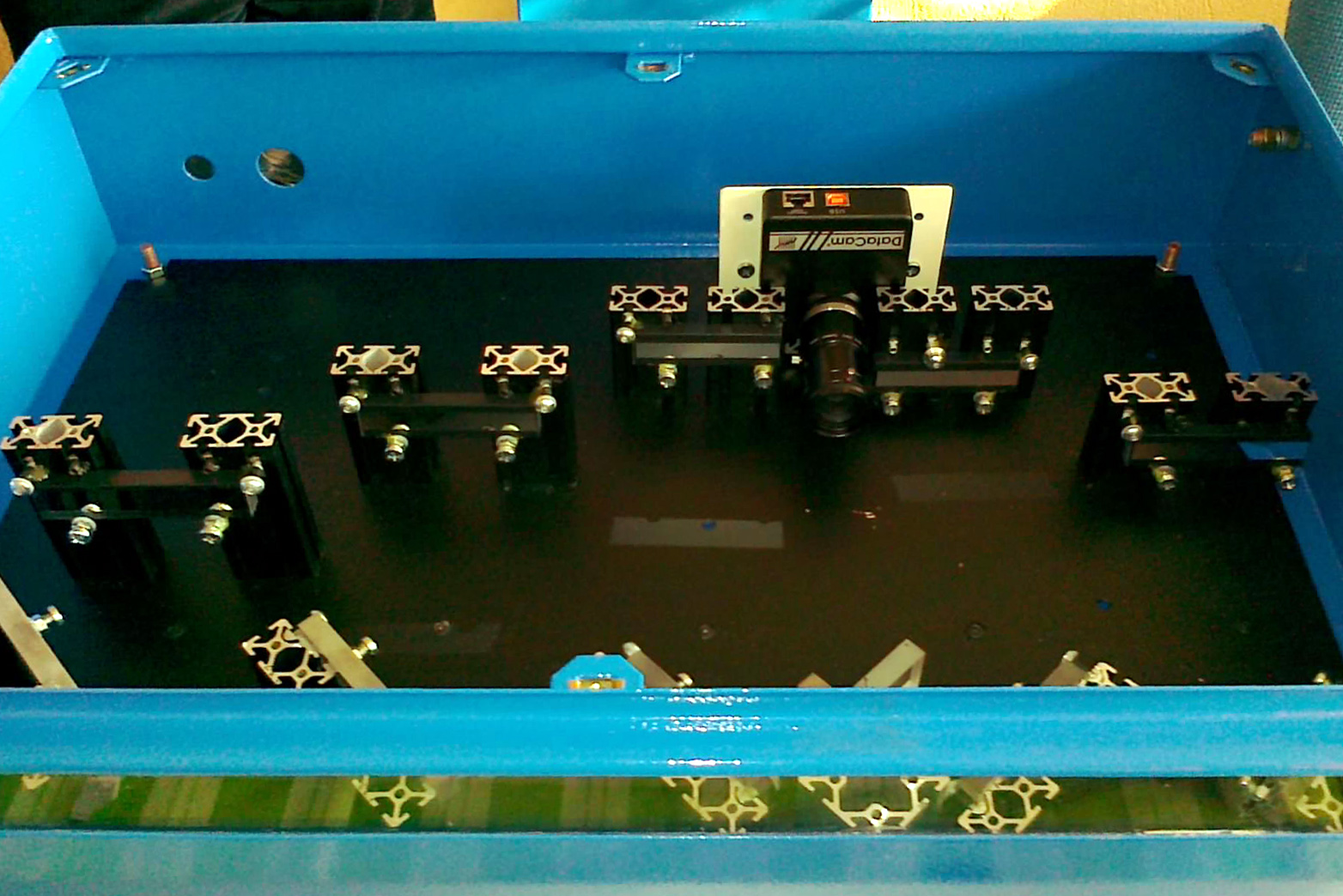

Optický systém testeru

Optický systém testeru

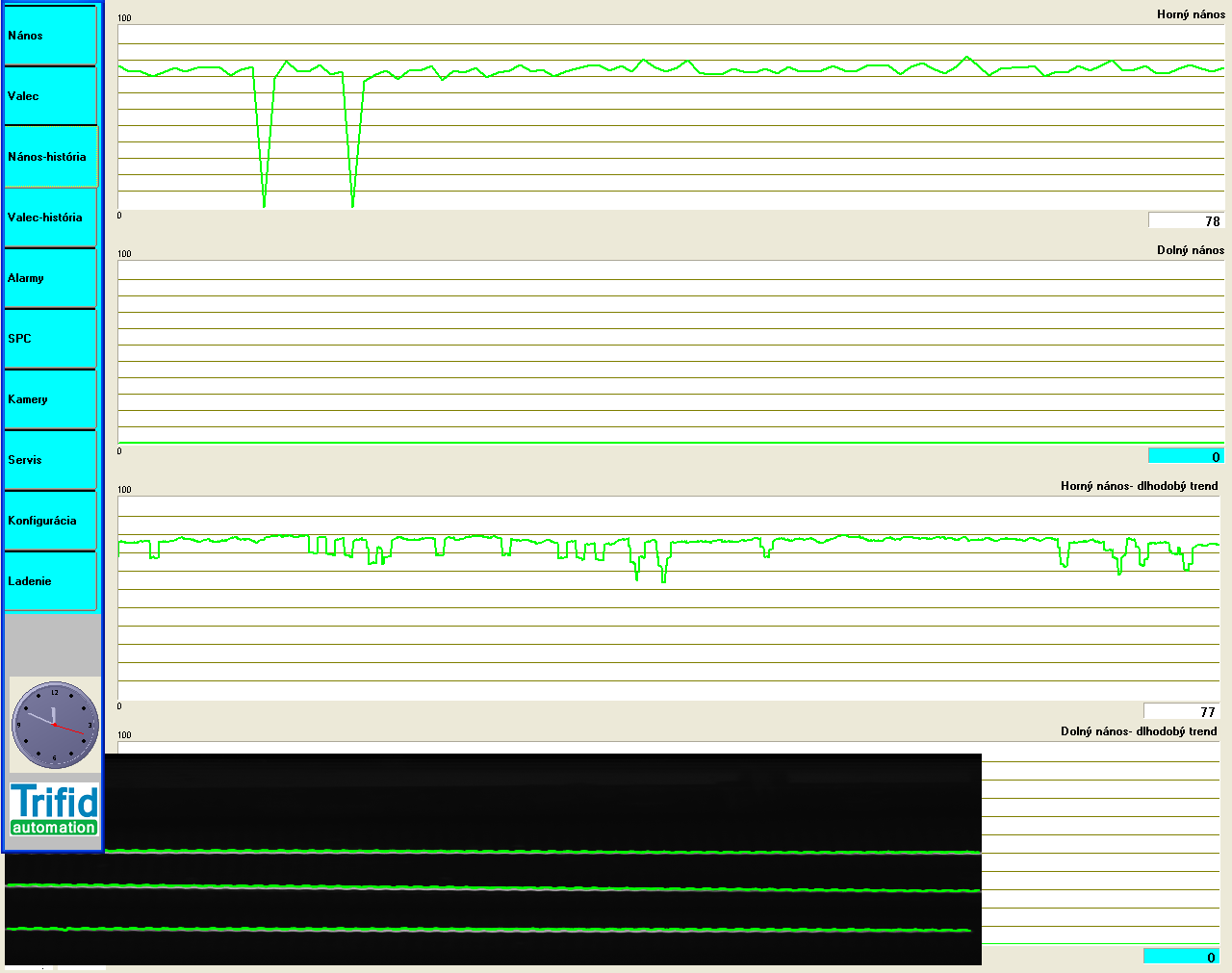

Indikace objemu naneseného lepidla

Indikace objemu naneseného lepidla

Integrácia systému strojového videnia VisionLab do komplexného systému ControlWeb nám umožnila vytvori merací systém plošnej hmotnosti nánosu lepidla na povrchu nábytkových dosiek. Meriame objem nanesených lepidlových prúžkov a z údaja hustoty lepidla vypočítavame plošnú hmotnost lepidla na 1m2 plochy dosky. V súčasnosti pripravujeme ďalšiu generáciu meracích modulov, kde už aj meranie horného povrchu bude mať zabudovaný osvetlovací systém vo svojej konštrukcii.

Ing. Ján Kačmárik, mailto:kacmarik@trifidautomation.sk

Autor a dodavatel systému:

Trifid Automation, s.r.o.

Račianska 109/C 831 02 Bratislava

http://www.trifidautomation.sk

tel. +421 907206896, +421 0917949516
