Multifunkční tester elektronických modulů — příklad použití systému DataLab®
 Pro dosažení stoprocentní kvality produkce je nutno testovat každou vyrobenou součástku, modul i každý finální výrobek. Takové testování bývá pomalé a náročné na kvalifikaci pracovníků. Tyto procesy je nutno automatizovat a eliminovat tak chyby způsobené lidským faktorem. Specializované testery bývají velmi náročnými a nákladnými zařízeními. U představovaného řešení je výhodně využívána konfigurovatelnost a pružnost systému DataLab®.

Pro testování, kalibraci a evidenci veškerých vyráběných modulů DataLab je používán multifunkční tester, který je sestaven z jednotek DataLab USB, které jsou pomocí rychlé sběrnice USB 2.0 připojeny k řídicímu počítači DataLab PC. Programové vybavení je vytvořeno v prostředí Control Web.

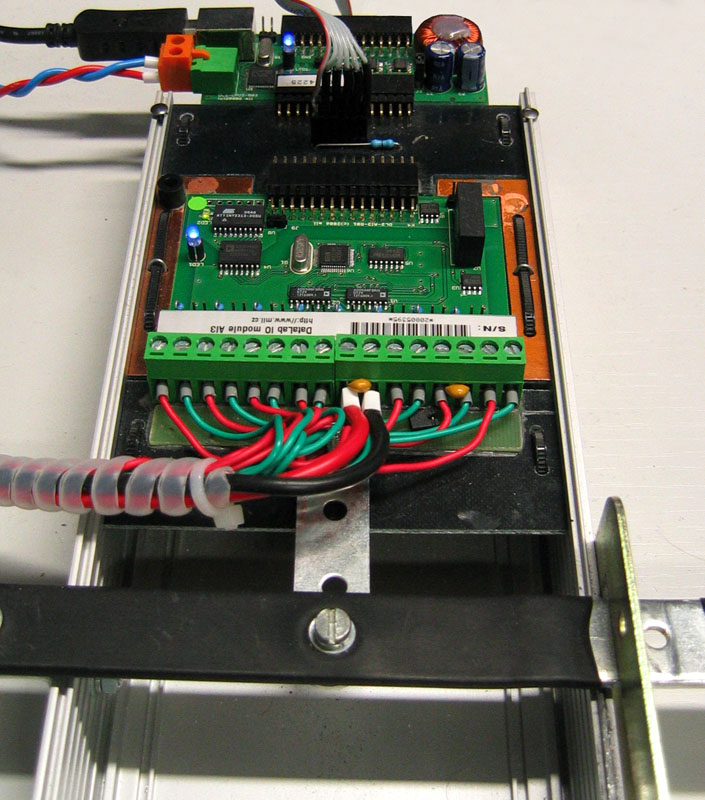

Rychloupínací přípravek pro testované moduly

Rychloupínací přípravek pro testované moduly

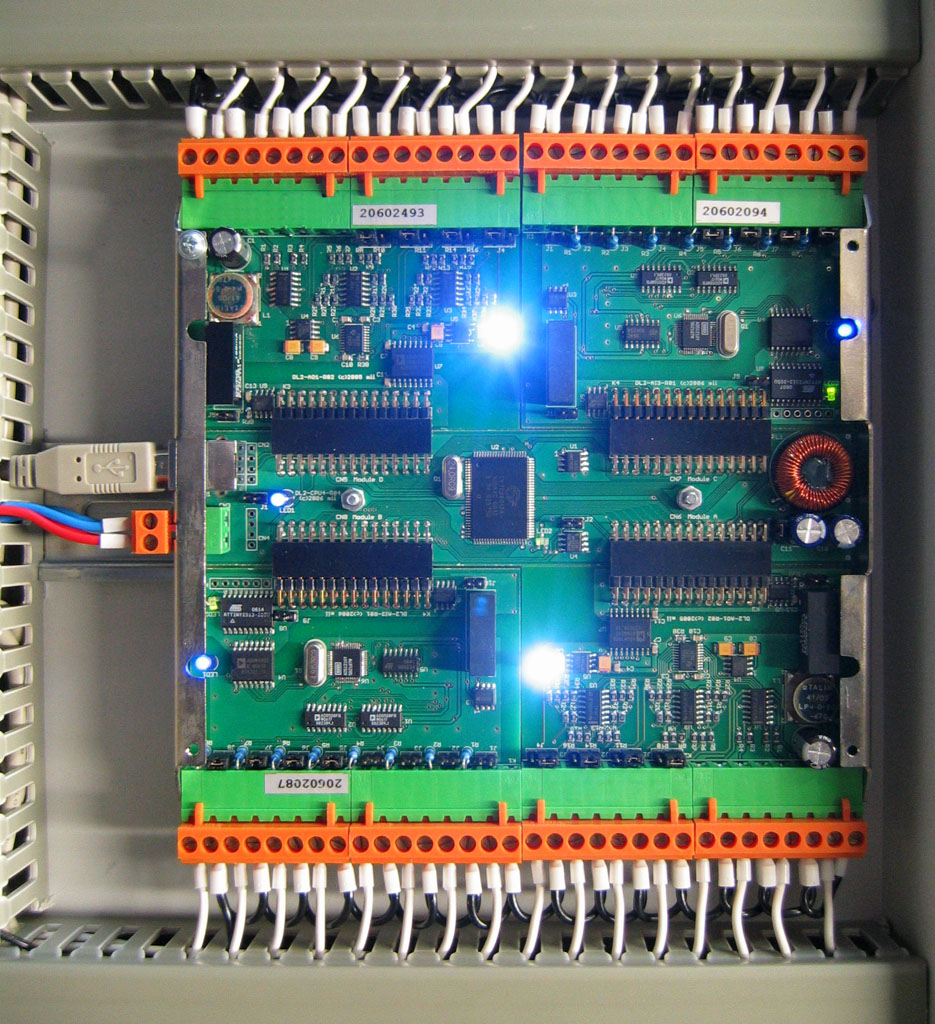

Multifunkční moduly pro generování měřicích signálů

Multifunkční moduly pro generování měřicích signálů

Pro systém DataLab je k dispozici řada vstupních a výstupních modulů. V testeru jsou využívány především moduly generující analogová napětí a proudy, analogové vstupní moduly a moduly reléových přepínačů. Lze tedy zjednodušeně říci, že moduly DataLab jsou testovány pomocí modulů DataLab. Celý tester je pak jednoduše připojen k počítači pomocí jediného USB kabelu.

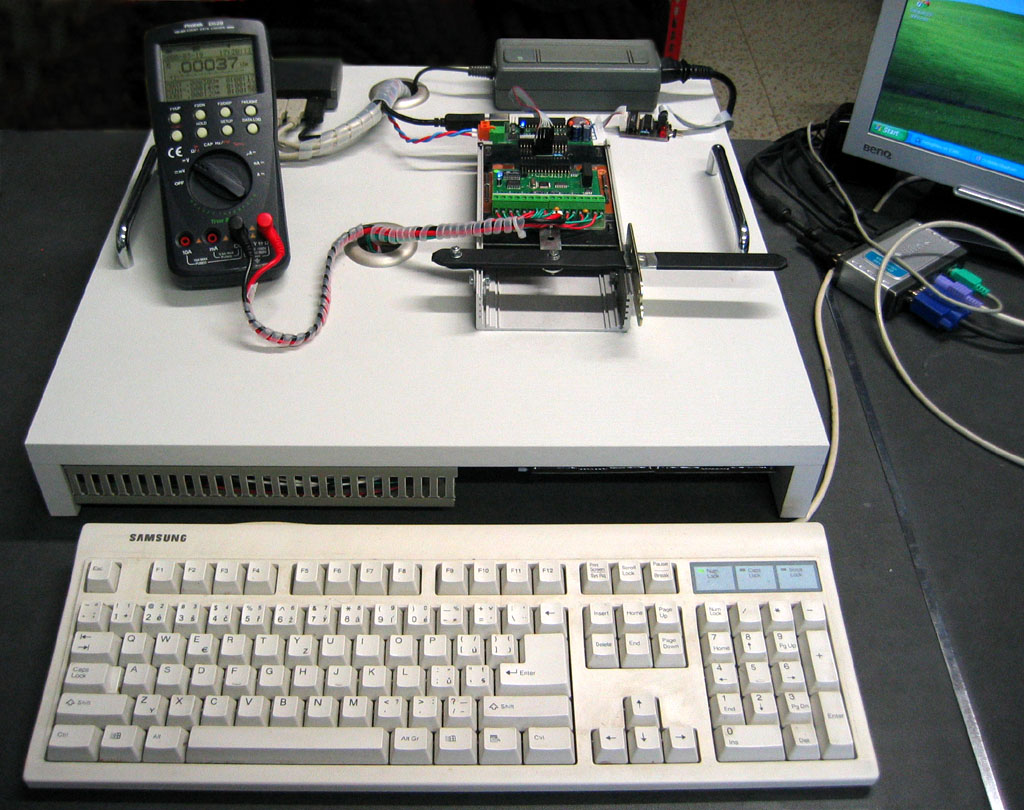

Celý tester zabírá jen velmi málo místa na pracovním stole

Celý tester zabírá jen velmi málo místa na pracovním stole

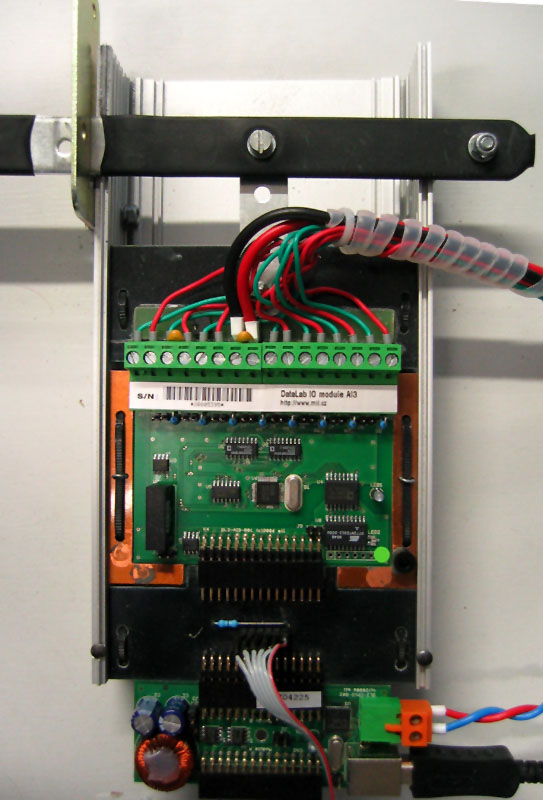

Modul vložený do testeru

Modul vložený do testeru

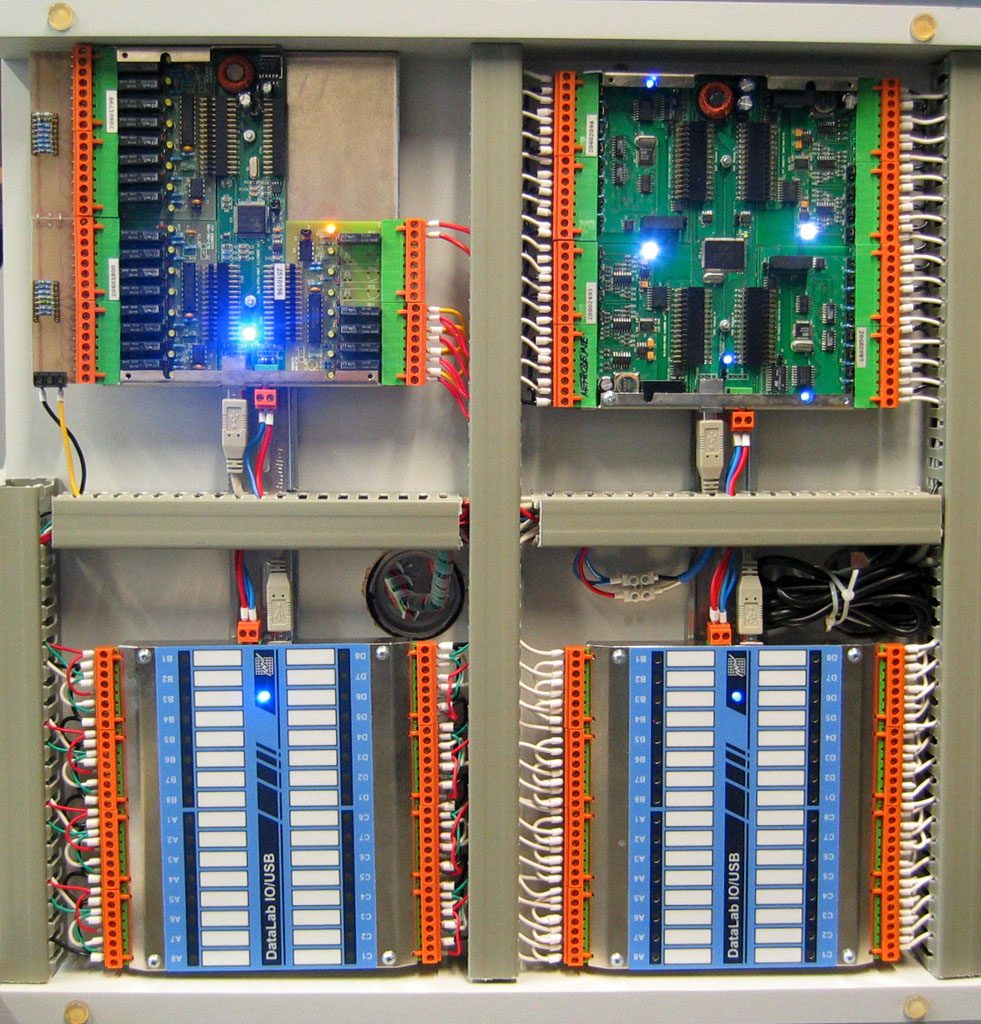

Pohled na tester zespodu

Pohled na tester zespodu

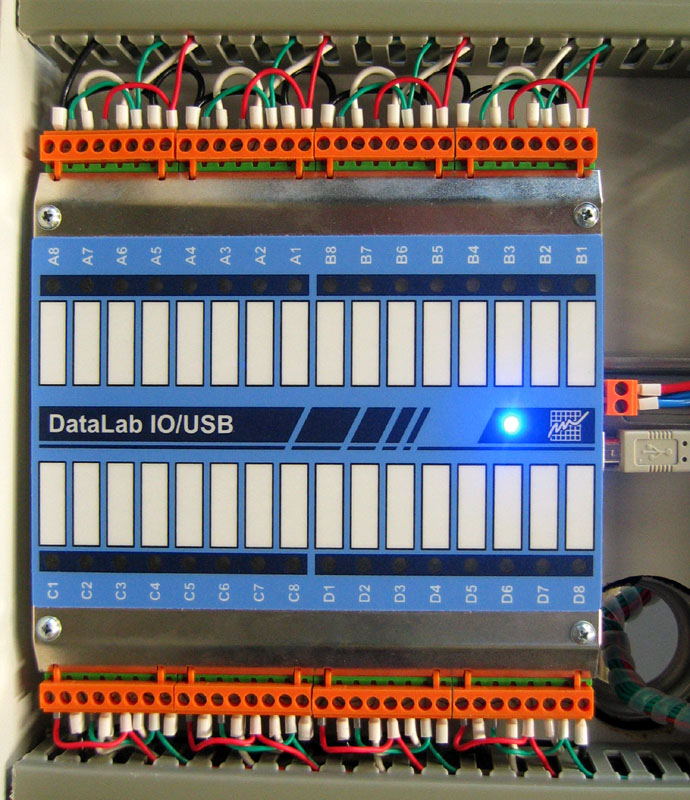

DataLab USB jako reléové přepínací pole

DataLab USB jako reléové přepínací pole

Programové vybavení je vytvořeno v prostředí Control Web. To umožňuje snadnou spolupráci testeru s firemním informačním systémem. Informace o každém inicializovaném a testovaném modulu jsou ukládány do databází. V souvislosti s testem modulu je tedy generováno jeho unikátní evidenční číslo a na odolnou samolepící polyesterovou fólii jsou tisknuty identifikační štítky. Spoluprací programového vybavení testeru s centralizovanými databázovými servery je maximálně eliminováno riziko plynoucí z případných chyb obsluhy. Data, poskytovaná testerem modulů, jsou následně využívána při kompletaci a finálním testování celých jednotek DataLab.

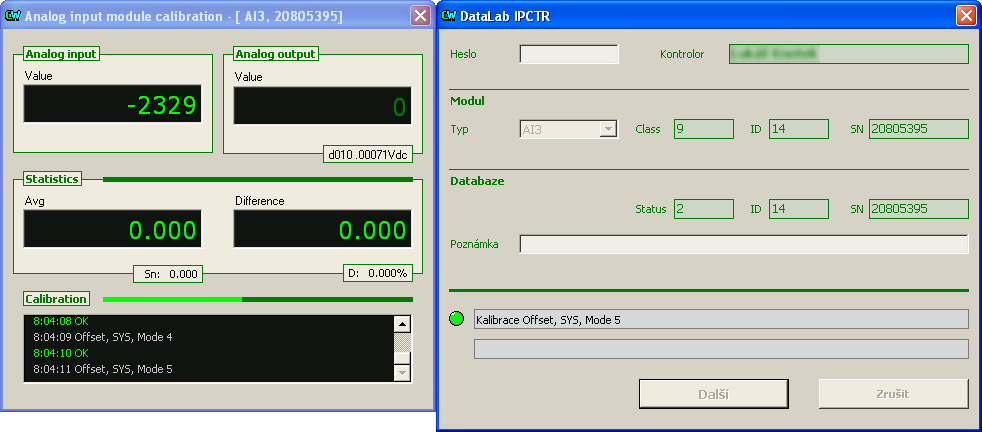

Průběh kalibrace modulu analogových vstupů

Průběh kalibrace modulu analogových vstupů

Jedno z informačních oken během testu

Jedno z informačních oken během testu

Tester je již delší dobu v každodenním rutinním provozu a trvale prokazuje svoji užitečnost. Snadnost sestavení testeru, šíře jeho funkcí a možností a nakonec i výhodná výsledná cena tohoto zařízení dobře prokazují potenciál průmyslového počítačového systému DataLab a programového prostředí Control Web.
